河水超声波流量计

时间:2021-06-22 16:04:46


  超声波流量计在工业现场的流量计算上应用非常广泛,从液体的超声波流量计到气体的超声波流量计都能看到他们的身影。今天小编就来和大家谈谈液体超声波流量计。液体超声波流量计使用的是最常见的测量原理,但现场多数用来测量自来水或者河水。例如众所周知的南水北调工程上就是在较大的口径上使用的河水超声波流量计,但是在使用河水超声波流量计需要关注的一点就是河水超声波流量计测量管道内的河水必须以具备一定纯净程度。里面不能存在较多的泥沙或者其他杂质,由于超声波在不同介质内的传播速度受到较大影响,所以液体超声波流量计需要的特点就是测量的单一介质。
  从原理上来看超声波流量计是一种非接触式仪表,它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高,几乎不受被测介质的各种参数的干扰,尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
  现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制,以及高温下被测流体传声速度的原始数据不全。目前我国只能用于测量200℃以下的流体。另外,超声波流量计的测量线路比一般流量计复杂。这是因为,一般工业计量中液体的流速常常是每秒几米,而声波在液体中的传播速度约为1500m/s左右,被测流体流速(流量)变化带给声速的变化量最大也是10-3数量级.若要求测量流速的准确度为1%,则对声速的测量准确度需为10-5~10-6数量级,因此必须有完善的测量线路才能实现,这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。

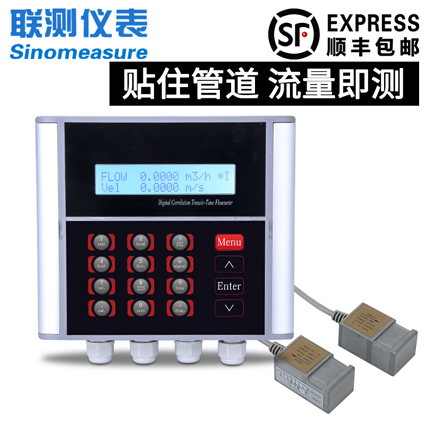

  超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。
  超声波流量计换能器的压电元件常做成圆形薄片,沿厚度振动。薄片直径超过厚度的10倍,以保证振动的方向性。压电元件材料多采用锆钛酸铅。为固定压电元件,使超声波以合适的角度射入到流体中,需把元件放入声楔中,构成换能器整体(又称探头)。声楔的材料不仅要求强度高、耐老化,而且要求超声波经声楔后能量损失小即透射系数接近1。常用的声楔材料是有机玻璃,因为它透明,可以观察到声楔中压电元件的组装情况。另外,某些橡胶、塑料及胶木也可作声楔材料。
  综上而言的话,其实河水超声波流量计和常规超声波流量计差别不是特别大,就是常见的口径会更大一些,尤其在一些工程师上面,据小编所知的话,杭州有一家联测,生产的超声波流量计在不同工况下应用的比较广泛,并且也有对应的技术支持。
