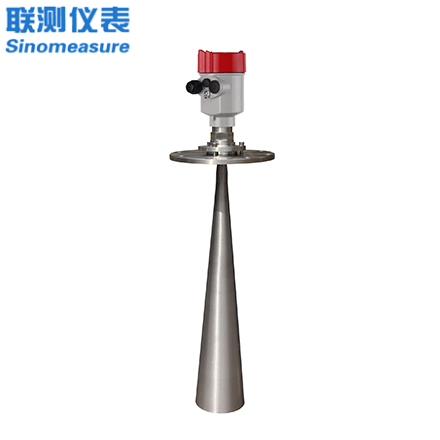

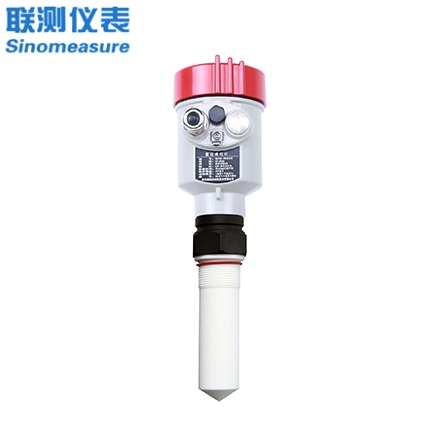

脉冲雷达液位计

时间:2021-06-23 09:16:38


  雷达液位计慢慢的从原来极少的市场占有率到目前不断的提升,这一现象的来源在于脉冲雷达液位计有着自己的优势。脉冲有着较高的传输速度,在一些控制要求较高的现场,会要求雷达液位计选脉冲雷达液位计。然后为什么是液位计呢?因为雷达液位计在测量精准上上优势比较大。分辨率3mm左右,盲区远远小于超声波液位计的盲区,即使杭州联测的超声波液位计的盲区在0.2m左右,已经是远远低于市场上的0.3m。脉冲雷达液位计在使用当中还是需要注意一些点的,下面小编就来给大家简单的介绍下脉冲雷达液位计。
  雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
  (1)墙至安装短管的外壁:离罐壁为罐直径1/6处,最小距离为200mm。
  (2)不能安装在入料口的上方。
  (3)不能安装在中心位置,如果安装在中央,会产生多重虚假回波,干扰回波会导致信号丢失。
  (4)接管直径应小于或等于屏蔽管长度(100mm或250mm)。
  1.测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐底为凹型或锥形,当物位低于此点时无法进行测量。
  2.若介质为低介电常数当其处于低液位时,罐底可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。
  3.理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。
  4.对于过溢保护,可定义一段安全距离附加在盲区上。
  5.最小测量范围与天线有关。
  雷达液位计正确选型才能保证雷达液位计更好的使用。选用什么种类的雷达液位计应根据被测流体介质的物理性质和化学性质来决定?使雷达液位计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
  1、精密功能检查
  精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式雷达液位计。
  2、可测量的介质
  测量介质流速、仪表量程与口径 测量一般的介质时,雷达液位计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用,范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同,应视测量流量范围是否 在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提 高管内流速,得到满意测量结果。
  所以即使脉冲雷达液位计选型已经是比较简单的,但还是需要注意下,如果有必要的话,建议选择厂家工程师一对一的指导,能做到这些要求的,杭州联测算的上一家,也全国有20多个办事处,可以提供一些技术支持,这点小编还是比较佩服的。
