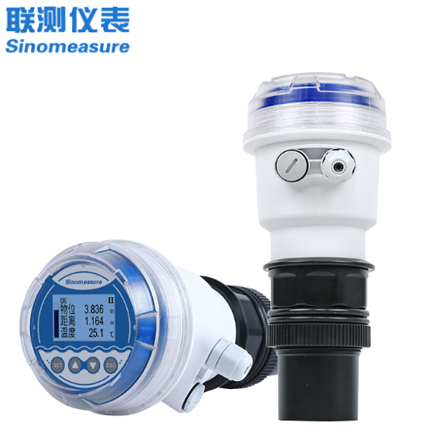

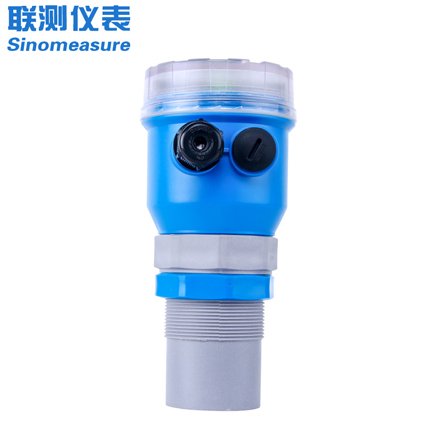

水池超声波液位计

时间:2021-06-23 09:25:07


  很多现场都会使用液位传感器,用来检测一些需要监控液位的工况。众所周知的是一些污水处理池水池液位,罐体上的液位,河道上的液位等等。大家也都清楚液位传感器根据其原理的不同大致分为两大类,接触式液位传感器与非接触式液位传感器。
  目前在一些消防水箱上这两类产品用的都比较多,但是在污水处理池上的水池液位传感器一般都是选择的水池超声波液位计,为什么呢?原因就在于水池超声波液位计是使用的超声波反射原理,根据水池超声波液位计发出的声波与液面的接触,根据其反射回来的的时间长度,来测量出水池的液位高度在多少。下面小编简单的给大家介绍下为什么测水池要选超声波液位计而不是接触式液位计。
  水池超声波液位计使用的是声波原理,不接触实际的水池液面,安装条件一般比较宽松,另外一种的接触式液位计,一般常见的就是投入式液位计,这种投入式液位计为什么在污水处理池上不适用,原因就在于其本身的设计,前端的引压小孔极易被污水处理池上的颗粒介质所堵塞,甚至破坏膜片,导致整个投入式液位计报废。
  具体介绍下水池超声波液位计的原理:在测量中超声波脉冲由传感器(换能器)发出,声波经液体表面反射后被同一传感器接收或超声波接收器,通过压电晶体或磁致伸缩器件转换成电信号,并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量,被测介质几乎不受限制,可广泛用于各种液体和固体物料高度的测量。
  超声波液位计可采用二线制、三线制或四线制技术,二线制为:供电与信号输出共用;三线制为:供电回路和信号输出回路独立,当采用直流24v供电时,可使用一根3芯电缆线,供电负端和信号输出负端共用一根芯线;四线制为:当采用交流220v供电时,或者当采用直流24v供电,要求供电回路与信号输出回路完全隔离时,应使用一根4芯电缆线。直流或交流供电,具有4~20mADC,高低位开关量输出。
  超声波液位计工作时,高频脉冲声波由换能器(探头)发出,遇被测物体(水面)表面被反射,折回的反射回波被同一换能器(探头)接收,转换成电信号。脉冲发送和接收之间的时间(声波 的运动时间)与换能器到物体表面的距离成正比,声波传输的距离S与声速C和传输时间T之间的关系可以用公式表示:S= CⅩT/2
  安装超声波液位计时必须考虑超声波液位计的盲区问题。当液位进入盲区后,超声波变送器就无法测量液位了,所以在确定超声波液位计的量程时,必须留出50公分的余量,安装时,变送器探头必须高出最高液位50公分左右。这样才能保证对液位的准确监测及保证超声波液位计的安全。
  机械安装时应注意:安装应垂直于测是物表面,避免用于测量泡沫性质物体,避免安装于距测量物体表面距离小于盲区距离(盲区:每台产品会有一个标准,随产品得知),应考虑束避开阻挡物质不与灌口和容器壁相遇,检测大块固体物应调整探头方位,减少测量误差。
  在实际使用水池超声波液位计中,其实不仅仅局限于污水处理上使用,类似一些消防水池,城市积水池等等都是需要使用到水池超声波液位计。而在生产水池超声波液位计的厂家当中,小编曾经了解过的杭州联测,在一些工艺和质量的管理上还是比较可以的,也是有通过ISO9000的认证。当然每个人的状况都不一样,具体也要看现场需要怎样的超声波液位计。
