在水管理、工业生产、能源计量和智慧水务等领域，精确测量水流是核心需求。市场上水流量传感器种类繁多，原理各异，如何根据实际工况选择合适的仪表成为关键。
本文将为您系统剖析常见水流量传感器的种类、工作原理、优缺点及应用场景。
1. 流量传感基础概念：传感器、变送器与流量计
在深入了解各类水流量传感器有哪几种之前，有必要厘清基本术语。根据**《工业自动化仪表与系统常用术语》**的定义：
- 流量传感器 (Flow Transducer)：输出信号为非标准化信号的流量测量装置。
- 流量变送器 (Flow Transmitter)：发送标准化信号（如4-20mA）的流量测量装置。
- 流量计 (Flowmeter)：同时实现流量测量和指示（或累积）功能的装置。
简单理解，传感器是感知部件，变送器是将感知信号转换为标准信号的部件，而流量计则是集测量、转换、显示于一体的完整仪表。
2. 主流水流量传感器种类、原理与应用解析
根据测量原理的不同，主流的水流量传感器有以下几种类型。
2.1 电磁流量传感器
- 工作原理：基于法拉第电磁感应定律。导电液体流过外加磁场时，会产生感应电动势，其大小与平均流速成正比。
- 优点：
- 测量精度高：精度普遍可达±0.5%（源自产品样本数据）。
- 无压损：传感器内无阻流部件，节能。
- 适用范围广：适用于导电液体（电导率>5μS/cm），测量不受流体密度、粘度、温度变化影响。
- 口径范围宽：从DN4的小口径到DN2000以上的大口径均可覆盖。
- 缺点：仅适用于导电液体，不适用于纯水、油类及气体。
- 典型应用：自来水、污水、化工浆液、食品饮料等导电液体的精确计量。
2.2 涡街流量传感器
- 工作原理：基于卡门涡街原理。流体中放置非流线型阻流体（旋涡发生体），在其下游两侧交替产生有规则的旋涡，旋涡释放频率与流体平均流速成正比。
- 优点：
- 结构简单可靠：主体无可动部件，维护量小，寿命长。
- 适用介质广：可测量液体、气体和蒸汽。
- 量程比宽：可达1:10至1:30（据产品说明书）。
- 压损较小：相较于孔板流量计，压损约为其1/4~1/2。
- 缺点：对管道振动敏感，低流速测量时信号较弱，对介质清洁度有一定要求。
- 典型应用：工业蒸汽计量、压缩空气、供热管网、化工过程气体/液体流量测量。
2.3 超声波流量传感器
- 工作原理：主要有时差法和多普勒法。
- 时差法：测量超声波在顺流和逆流传播的时间差来计算流速。精度高，适用于清洁液体。
- 多普勒法：利用流体中悬浮颗粒反射超声波产生的频移来测量流速。适用于含杂质、气泡的浑浊液体。
- 优点：
- 非接触测量：外夹式安装，无需破管，安装维护便捷。
- 无压力损失。
- 适用范围极广：从干净水到污水、泥浆均可测量。
- 缺点：时差法对介质纯净度要求高；测量精度受安装条件、管道状况影响较大。
- 典型应用：水司大管径原水计量、管网巡检、污水排放监测、热量计量（需配合温度传感器）。
2.4 涡轮流量传感器
- 工作原理：流体冲击叶轮使其旋转，叶轮转速与流体流速成正比，通过磁电或光电方式检测转速。
- 优点：
- 精度高：在量程范围内，液体测量精度可达±0.5%或±1%。
- 重复性好，响应快。
- 缺点：有可动部件，易受磨损，对介质清洁度要求高，不适用于含固体颗粒的流体。
- 典型应用：高精度水贸易结算、石化行业轻质油品计量、过程控制。
2.5 科里奥利质量流量传感器
- 工作原理：基于科里奥利力效应，直接测量流体的质量流量，同时可测密度和温度。
- 优点：
- 直接测质量，精度极高，不受流体物性参数影响。
- 多参数测量（质量流量、密度、温度）。
- 缺点：价格昂贵，压损较大，对安装有较高要求。
- 典型应用：高价值液体（如化学品、油品）的贸易结算、精确配料、反应过程控制。
3. 水流量传感器选型关键指南
选择水流量传感器，不能只看类型，需系统考虑以下几点：
- 介质特性：是首要因素！明确液体的导电性、清洁度（含固量、气泡）、腐蚀性、温度、压力。导电液体优先考虑电磁式；脏污介质考虑多普勒超声波或楔形等特殊型流量计。
- 测量要求：明确需要体积流量还是质量流量。高精度贸易结算可能需质量流量计或高精度涡轮/电磁流量计。
- 工况条件：包括管道口径、流量范围（最大、最小、常用流量）、压力等级、环境温度等。
- 安装条件：考虑前后直管段是否满足、电源是否方便、是否需要防爆。外夹式超声波在无电源、大管径场合优势明显。
- 输出与通讯：根据控制系统要求，选择4-20mA、脉冲、或RS485/MODBUS、HART等通讯协议。
- 成本与维护：综合考虑采购成本、安装成本及长期维护成本。例如，虽然外夹式超声波安装成本低，但可能需要定期维护耦合剂。
4. 典型品牌与产品推荐
联测作为专业的流量仪表提供商，其产品线完整覆盖了上述主流技术，可为您提供一站式的选型服务。
- 1. 电磁流量计 (LDG-SIN系列)
- 应用：适用于自来水、工业用水、酸碱液等各类导电液体的高精度测量。
- 关键参数：
- 仪表口径：DN10~DN2000可选
- 精度等级：±0.5%
- 公称压力：最高可达4.0MPa（可定制更高压力）
- 输出信号：4~20mA/脉冲/频率、RS485通讯（MODBUS协议）
- 产品特点：多介质兼容、双供电选择（市电/直流）、智能抗干扰设计、IP65及以上高防护等级。

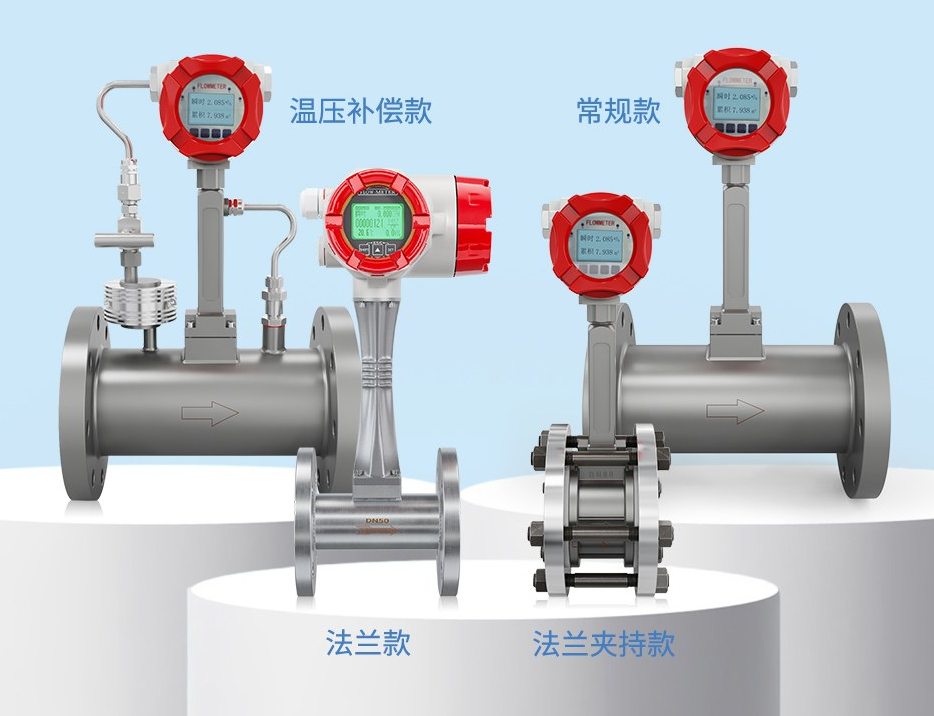

- 2. 涡街流量计 (LUGB-SIN系列)
- 应用：适用于蒸汽、压缩空气、各类气体及低粘度液体的过程计量。
- 关键参数：
- 公称通径：DN20~300（一体式），DN300~1000（插入式）
- 精确度：液体±1.0%，气体±1.5%
- 量程比：10:1、15:1、20:1（可定制）
- 输出信号：4~20mA、脉冲/频率
- 产品特点：无可动部件，可靠性高；内置多种介质补偿模式；压损小，节能。
- 3. 超声波流量计 (时差法/多普勒法)
- 应用：时差法用于清洁水、冷凝水等热量计量；多普勒法专用于污水、泥浆、原水等浑浊介质。
- 关键参数（多普勒为例）：
- 测量变量：流速、液位、温度
- 流速精度：±1.0% ±0.01m/s
- 防护等级：探头IP68
- 安装方式：非接触式，安装简便
FAQ
Q1：测量自来水，应该选择哪种水流量传感器？
A1：测量清洁的自来水，电磁流量计是最佳选择，因其精度高、无压损、寿命长。对于大口径（如DN300以上）且安装位置不便断电的管道，可考虑外夹式超声波流量计或插入式电磁流量计。联测的LDG-SIN系列电磁流量计完全满足此类应用。
Q2：用于污水厂排放口监测，哪种传感器更合适？
A2：污水通常含有杂质、气泡，且管道可能非满管。推荐使用基于多普勒原理的超声波流量计或明渠流量计（配合堰槽）。这类传感器非接触测量，抗污染能力强。联测的多普勒超声波流量计专为此类工况设计，防护等级高，测量稳定。
