液氮用什么流量计测量？如何确保在低温高压环境下高精度稳定性测量？

在工业气体与低温介质领域，液氮（LN₂）作为一种重要的冷却剂和惰性气体源，其精确计量对于过程控制、贸易结算和成本管理至关重要。然而，液氮极低的温度（常压沸点-196℃）和易气化的特性，对流量测量仪表提出了严苛的挑战。

如何选择一款适合的流量计，确保在低温高压环境下依然保持高精度和稳定性，是许多工程师面临的课题。本文将深入探讨液氮流量测量的核心难点，对比主流测量方案。

液氮流量测量的核心挑战

首先，理解测量难点是正确选型的基础。液氮流量测量并非普通工况，主要面临以下挑战：

1. 极低温：-196℃的低温要求仪表所有接触介质的部件（如传感器、测量管）材料必须具备优异的低温韧性，防止冷脆。
2. 易气化：液氮在压力波动或吸热情况下极易气化，形成气液两相流，这会导致基于体积测量原理的流量计出现巨大误差。
3. 高压适应性：在存储和输送过程中，液氮往往处于加压状态以维持液态，仪表需具备相应的耐压等级。
4. 安全性要求：测量过程必须保证密封性，防止泄漏，同时仪表应运行可靠，维护需求低。

液氮流量计主要类型与选型分析

针对以上挑战，市面上主要有以下几类流量计可用于或专用于液氮测量。选择时，应优先考虑直接测量质量流量的仪表，以规避因密度变化带来的误差。

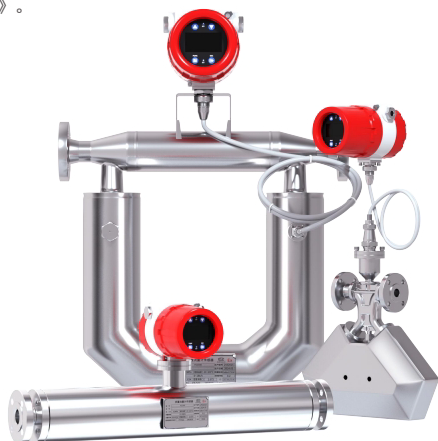

1. 科里奥利质量流量计（首选推荐）

原理：基于科里奥利力效应，直接测量流体的质量流量，同时可输出密度和温度值。

为何适合液氮测量：

• 直接质量测量：从根本上解决了液氮因温度、压力变化导致密度变化带来的体积测量误差，尤其适合贸易结算等高精度场合。
• 耐低温耐高压：专门设计的传感器材质和结构能够适应-200℃以下的超低温环境和高压工况。
• 多参数输出：除质量流量外，实时监测介质密度和温度，有助于监控液氮是否发生气化、纯度是否变化。
• 无直管段要求：安装灵活，对前后管道布局要求低。

典型应用场景：LNG/CNG装车船贸易计量、液氮/液氧超低温输送计量、高价值工业气体结算。

2. 液体涡轮流量计

原理：通过流体动能推动叶轮旋转，转速与流速成正比，属于速度式体积流量计。

为何可考虑用于液氮：

• 适用于低温液体：采用不锈钢（304/316L）等耐低温材质，可定制用于低温工况。
• 精度较高：在测量低粘度液体（液态氮粘度很低）时，精度可达0.5级。
• 耐高压：部分型号公称压力可达6.3MPa或更高（高压可定制）。

局限性：测量的是体积流量，需结合温压补偿才能换算为质量流量，在液氮易气化的工况下精度可能受影响。更适合对精度要求不是极端苛刻的流程监控。

3. 涡街流量计

原理：基于卡门涡街现象，测量旋涡释放频率来计算流体流速。

应用可能：理论上可用于低温液体测量，且结构牢固，无可动部件。但在液氮测量中应用相对较少，更常见于氮气等气体状态的测量。若用于液氮，需特别注意其应对两相流的能力较弱。

选型对比简表

安装与使用的关键注意事项

选择了正确的仪表类型后，正确的安装是保证测量精度的第二道关口。

• 保证满管与防气化：建议垂直安装，流向自下而上，确保传感器始终充满液氮，避免测量管内出现气泡或气穴。阀门应安装在流量计下游，以防减压气化。
• 管道保温：对流量计上下游管道进行充分保温，减少环境热量传入，抑制液氮气化。
• 接地与电气安全：对于电磁类仪表（若选用），需良好接地。在低温环境下，注意仪表电气接口的防潮防凝露（对分体式仪表尤其重要）。
• 启动与停用：系统启动时，应缓慢注入液氮，避免温度骤变对仪表造成热冲击。

附加功能与配置建议

在选型时，可根据具体需求考虑以下附加功能：

• 通讯接口：标配RS485（Modbus协议）或HART协议，便于接入DCS或SCADA系统，实现远程监控和数据分析。
• 输出信号：4-20mA模拟信号用于瞬时流量显示，脉冲输出用于累计流量计量。
• 供电方式：根据现场条件选择24VDC、220VAC或锂电池供电。
• 防护等级：对于可能接触水汽的户外或地井环境，选择IP65及以上高防护等级。

品牌与产品选择推荐

在液氮流量计市场，国内外品牌众多。选择时，应综合考虑品牌的技术积淀、产品在低温领域的实际应用案例、售后支持能力以及性价比。

对于液氮测量，联测可提供以下经典型号，涵盖了从高精度贸易结算到经济型过程监控的不同需求：

1. FCC800 科里奥利质量流量计
   • 型号：FCC800系列
   • 适用介质：液氮、液氧、LNG等低温液体及各类高粘度流体
   • 测量变量：质量流量、密度、温度
   • 精度：流量：0.15级、0.2级、0.5级可选；密度：±0.001g/cm³；温度：±1℃
   • 耐压等级：法兰连接式最高可达PN63（约6.3MPa）
   • 特点：直接质量测量，精度极高；无前后直管段要求，安装简便；具备强大的自诊断功能；耐低温与高压设计，专为极端工况打造。
2. LWGY-SUP 液体涡轮流量计（低温定制款）
   • 型号：LWGY-SUP系列
   • 适用介质：低温液氮等无纤维、颗粒杂质的洁净液体
   • 仪表口径：DN4 ~ DN200可选
   • 精度：0.5级、1.0级
   • 介质温度：低温款可定制，适应液氮工况
   • 特点：结构坚固，抗振动；重复性好；压力损失小；可提供脉冲、4-20mA、RS485多种信号输出，灵活配套。
3. LDG-SIN 系列电磁流量计（如有导电性应用）
   注：纯液氮不导电，但若测量含有微量杂质的液氮或其他低温导电介质，可考虑此选项。
   • 特点：测量不受流体密度、粘度、温度压力变化影响；衬里和电极可选特殊材质以适应低温。

选择建议：

• 对于贸易结算、精密配料、高价值介质计量等对精度和可靠性要求极高的场景，首选FCC800科里奥利质量流量计。
• 对于过程监控、内部成本核算、分配计量等场景，若工况稳定、气化风险可控，可选择经济性更优的低温定制款LWGY-SUP液体涡轮流量计。

FAQ

Q1: 测量液氮时，流量计本身需要特殊的保温或冷却措施吗？
A: 通常情况下，流量计传感器部分与管道一同进行保冷即可，无需主动冷却。选择专为低温设计的型号，其本身材料和结构已考虑热胀冷缩和隔热。保冷层的作用是减少环境热量传入，防止管道外壁结霜过多和介质过度气化，而非为仪表“保温”。

Q2: 不锈钢（304/316L）材质的流量计能否直接用于液氮？
A: 可以。奥氏体不锈钢（如304、316L）具有良好的低温韧性，是制造低温流量计传感器和测量管的常用材料。但关键在于，仪表必须是经过专门设计和测试的“低温型”，其密封材料、焊接工艺和整体结构都需适应低温工况，而不仅仅是材质达标。选购时务必明确告知供应商用于液氮测量。
