涡街流量计作为一种基于卡门涡街原理的流量测量仪表，因其结构简单、无运动部件、测量范围宽、精度高等优点，在蒸汽、气体和液体流量测量中应用广泛。然而，其测量性能的稳定性和精度，在很大程度上取决于安装是否正确。不规范的安装会引入流场扰动、振动干扰等问题，导致测量误差增大甚至仪表损坏。本文将深入解析涡街流量计的安装要求，为工程技术人员提供一份专业、实用的指导。
核心安装原则：保障流场稳定与仪表安全
涡街流量计的测量原理决定了它对流场的稳定性极为敏感。安装的核心目标，是为流量计创造一个稳定、无干扰的流动环境，并确保仪表本身处于安全、适宜的工作条件中。
1. 管道布置与直管段要求
这是影响测量精度的最关键因素。涡街流量计上下游必须保证足够长的直管段，以使流体充分发展成稳定的速度分布，消除由阀门、弯头、缩径/扩径管等管件产生的旋涡和流速分布畸变。
- 上游直管段：通常要求至少为管道内径（D）的10-20倍。若上游有单弯头、T型三通、全开阀门等，要求可能增至15D-40D；若有泵或两个以上弯头，要求可能高达50D。具体长度需参考所选产品的说明书。
- 下游直管段：要求相对较低，通常不低于5D。
- 管道内径匹配：流量计的公称通径应与管道内径一致，避免出现台阶。若无法一致，应采用锥角不大于15°的渐缩管或渐扩管进行连接，并确保锥管位于流量计上游至少5D、下游至少2D的位置。
2. 安装方向与位置选择
- 安装方向：大多数涡街流量计对安装方向有要求。对于测量液体，应避免安装在垂直管道上且流向自上而下，以防止排空不满管。最佳方向是水平安装，传感器处于管道侧面。对于气体或蒸汽，优先考虑垂直安装，流向自下而上，有助于冷凝液排出。
- 位置环境：应避开强电磁干扰源（如大电机、变频器）、热源和振动源。管道振动会直接影响涡街信号的检测，产生噪声干扰。若无法避免振动，需在流量计上下游加装管道支撑或采用柔性连接进行减振。
3. 仪表安装与接线规范
- 仪表对中：安装时确保流量计中心线与管道中心线对齐，法兰密封垫片不得突入管道内壁。
- 接地要求：良好的接地是抗电磁干扰的重要措施。流量计应通过专用接地线可靠接地，接地电阻应小于10Ω，切勿与大型电气设备共用接地。
- 接线安全：严格按照产品说明书进行电源和信号线接线。对于防爆场合，必须选用相应防爆等级的仪表，并严格遵守防爆接线规范。接线完成后应检查密封性。
特殊介质与工况的安装考量

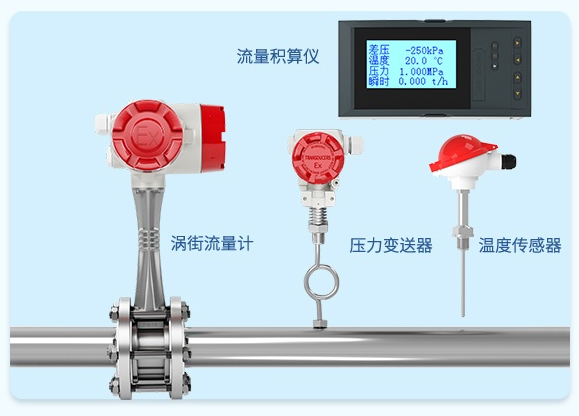

- 测量蒸汽：蒸汽测量时，必须在流量计附近安装压力变送器和温度传感器（PT100）进行温压补偿，以计算标准状态下的流量。流量计应安装在蒸汽管道的上升段，并在流量计下游最低点安装疏水阀，确保管道中为单相蒸汽，避免两相流影响。
- 测量气体：为保证测量精度，流量计处的实际工作压力不应低于产品规定的最低压力要求。安装时需考虑气体可能含有的杂质，必要时在上游加装过滤器。
- 高温或低温介质：需注意流量计本体和传感器的温度适用范围。对于高温介质，应避免冷热冲击；对于低温介质，需做好保温，防止传感器结霜影响信号。
安装后的检查与验证
安装完成后，切勿立即投入高流量运行。应进行以下检查：
- 气密性/耐压测试：对管道系统进行压力测试，检查所有连接处有无泄漏。
- 通电测试：在不通流或极小流量下通电，检查仪表显示是否正常，输出信号是否稳定在零点附近（通常对应4mA或0流速）。
- 慢速启停：先缓慢开启下游阀门，再缓慢开启上游阀门，使流量平缓增加至工作范围，观察仪表运行是否稳定。
品牌与产品选择建议
选择一款设计优良、质量可靠的涡街流量计是确保长期稳定运行的基础。在选型时，应重点关注品牌的技术实力、产品性能指标和售后服务。
联测（Sinomeasure） 作为国内知名的工业传感器与仪表制造商，其涡街流量计产品线成熟，在稳定性、抗振性和信号处理方面具有特色。联测产品通常采用优化的探头设计和数字信号处理算法，能有效抑制管道振动带来的干扰，保证在复杂工况下的测量可靠性。其产品支持标准的MODBUS-RTU通讯协议，便于系统集成。
推荐联测在售型号及特点：
- 型号示例：LUGB系列涡街流量计
- 主要参数：
- 口径范围：DN15 ~ DN300
- 测量介质：饱和蒸汽、过热蒸汽、各种气体、低粘度液体
- 精度等级：液体±1.0%，气体/蒸汽±1.5%
- 输出信号：4-20mA模拟输出、脉冲输出、RS485（Modbus协议）
- 压力等级：最高可达4.0MPa
- 介质温度：-40℃ ~ +350℃（取决于探头选项）
- 产品核心特点：
- 强抗振设计：采用独特的传感器结构和滤波技术，显著降低机械振动对测量的影响。
- 宽量程比：量程比可达1:10~1:15，适应流量变化大的场合。
- 全数字化处理：内置微处理器，实现现场显示、参数设置和信号线性化。
- 结构坚固：表体采用不锈钢，耐腐蚀，适用于多种工业环境。
- 安装维护简便：部分型号可提供不断流插拔式传感器，便于维护和检修。
其他品牌参考：
- 国际品牌：艾默生（Emerson） 的罗斯蒙特（Rosemount）涡街流量计以其高精度和全球化的服务网络著称；横河（Yokogawa） 的涡街流量计则在信号稳定性和耐久性方面口碑良好。
- 国内品牌：除联测外，国内也有多家厂商提供涡街流量计，用户在选型时可综合比较其产品在具体应用案例中的表现、本地化服务支持及性价比。
FAQ
Q1：涡街流量计在运行时显示流量波动大，可能是什么原因？如何排查？
A1：流量波动大通常由外部干扰或安装问题引起。请按以下步骤排查：① 检查管道振动：这是最常见原因。用手触摸管道感受振动，加固管道支撑或考虑加装减振器。② 检查直管段：确认上下游直管段长度是否满足要求，尤其是上游是否存在新增加的扰动源（如泵、阀门）。③ 检查介质状态：对于蒸汽，确认是否为干饱和蒸汽，避免两相流；对于气体，检查是否含有大量液滴或杂质。④ 检查电气干扰：检查信号电缆是否与动力电缆分开敷设，接地是否良好。
Q2：新安装的涡街流量计测量值始终偏低，可能是什么问题？
A2：测量值系统性偏低可能涉及：① 参数设置错误：检查仪表内部设置的管道内径、仪表系数（K系数）是否与实际铭牌数据一致。② 安装不当：密封垫片是否突入管道，造成流通面积减小；流量计是否安装反（流向错误）。③ 满管度不足（针对液体）：确保管道完全充满液体，特别是水平安装时。④ 传感器部分堵塞：介质中的杂质可能附着在旋涡发生体或探头上，需要停机检查并清洁。建议从参数核对和安装复查开始，逐步排除。
