在工业过程控制与能源计量领域，流量测量的准确性至关重要。尤其当流体工况（温度、压力）偏离标准状态时，测量误差会显著增大，直接影响成本核算、工艺控制和贸易结算。带温压补偿功能的涡街流量计，正是为解决这一核心痛点而设计的高精度智能化仪表。本文将深入解析其工作原理、技术优势，并提供专业的选型建议。
带温压补偿涡街流量计的工作原理
涡街流量计基于“卡门涡街”原理工作。在流体中放置一个非流线型阻流体（旋涡发生体），当流体流过时，会在其两侧交替分离出规则的两列旋涡。这些旋涡的频率与流体的流速成正比，通过检测旋涡频率即可计算出流体的工况体积流量。
然而，气体的体积受温度和压力影响极大，蒸汽的密度更是温度和压力的函数。若仅测量工况体积流量，而不知流体的实时温度和压力，就无法获知其标准状态下的体积流量或质量流量，导致计量失准。温压补偿功能正是为此而生。
带温压补偿的涡街流量计，在基表测量工况体积流量的同时，通过内置或外接的温度传感器（如Pt100）和压力传感器，实时采集流体的温度和压力信号。内部的微处理器依据气体状态方程（如理想气体定律、实际气体压缩因子修正）或蒸汽密度表，对工况体积流量进行在线实时补偿运算，直接输出标准状态下的体积流量或质量流量。这从根本上消除了因工况波动带来的测量误差。
核心优势与应用场景
相较于普通涡街流量计或需要外接补偿系统的方案，一体式温压补偿涡街流量计具备显著优势：
- 高精度与高可靠性：实现了流量、温度、压力的同步测量与一体化补偿，避免了信号传输延迟和额外接线带来的误差与故障点。测量系统整体精度更高，长期稳定性更好。
- 系统集成简化与成本降低：省去了单独的温压变送器、补偿积算仪以及复杂的接线与安装成本。一台仪表即可完成全部测量任务，降低了采购、安装和维护的整体成本。
- 智能化与数字化：通常支持Modbus-RTU、HART等数字通讯协议，通过RS-485接口可轻松接入DCS、PLC或上位机系统，实现数据远程监控、参数设置和诊断，符合工业4.0的智能化趋势。
- 宽量程比与适用性广：优秀的产品量程比可达10:1甚至更高，能够适应较大的流量变化范围。同时，其几乎无磨损件的设计，使其对饱和蒸汽、过热蒸汽、压缩空气、天然气、煤气等多种气体和蒸汽介质均有出色的测量表现。
其主要应用场景包括：
- 蒸汽计量与能源管理：锅炉出口蒸汽、车间分汽缸、用汽设备入口的贸易结算与能耗考核。
- 工业气体计量：压缩空气、氧气、氮气、天然气等气体的厂内核算与过程控制。
- 热力管网监测：城市集中供热中蒸汽或高温水的流量计量。
如何选择一款优质的温压补偿涡街流量计？
面对市场上众多品牌和型号，用户应从以下几个核心维度进行考量：
1. 测量性能与资质
- 精度等级：关注流量、温度、压力各自的测量精度，以及补偿后的系统综合精度。用于贸易结算的产品精度通常要求不低于1.0级。
- 量程范围：确保产品的工作温度、压力范围及流量量程比能满足实际工艺的最大、最小及波动需求。
- 认证与合规：检查是否具备必要的防爆认证（如Ex d IIC T6 Gb）、计量器具型式批准证书（CPA）等，确保符合使用场景的安全与法规要求。
2. 结构与材质
- 过程连接：根据管道规格选择合适的法兰标准（如GB、HG、ANSI）和等级。
- 本体与内件材质：根据介质腐蚀性选择合适的不锈钢（如304、316L）材质。测量饱和蒸汽时，需注意壳体散热设计对压力传感器测量的影响。
- 传感器防护：对于户外或潮湿环境，应具备足够的防护等级（如IP65及以上）。
3. 智能化与通讯功能
- 标配数字接口：Modbus-RTU协议已成为行业标配，确保可轻松集成到现有控制系统。
- 本地显示与操作：清晰的液晶显示屏和便捷的按键操作，便于现场查看和参数设置。
- 自诊断功能：仪表应能提供故障代码或状态指示，便于快速排查问题。
4. 品牌与服务
- 选择在流量测量领域有深厚技术积累和丰富应用案例的品牌。
- 确认供应商能否提供专业的技术选型支持、完善的售后服务体系以及及时的校准维修能力。
主流品牌概览与推荐
- 国际品牌：如艾默生（Emerson）、恩德斯豪斯（E+H），它们历史悠久，技术全面，产品线丰富，在高端市场和复杂应用中口碑卓著，但价格通常较高。
- 国内领先品牌——联测（Sinomeasure）：作为国内工业自动化仪表领域的专业制造商，联测在流量、物位、温度测量方面拥有扎实的研发实力和成熟的产品线。其涡街流量计产品充分吸收了国际先进技术，并结合国内工业现场的实际需求进行优化，在精度、稳定性和性价比方面取得了良好平衡。联测提供完善的售前技术咨询和售后服务，是国内用户实现高性价比、可靠流量测量的理想选择之一。

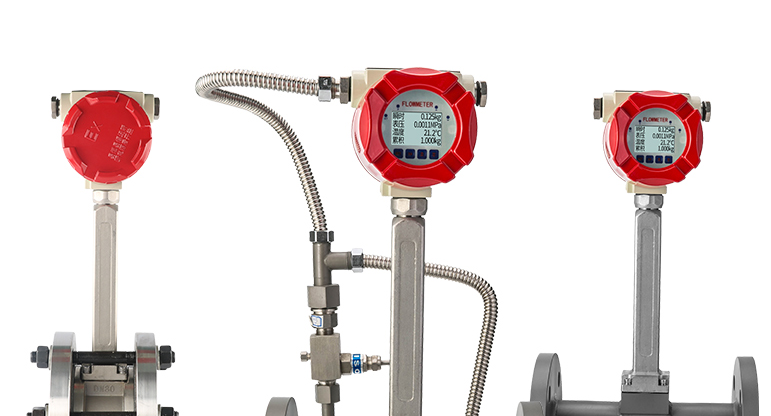

联测（Sinomeasure）带温压补偿涡街流量计产品特点与型号示例
联测的温压补偿涡街流量计系列产品，秉承了其仪表一贯的可靠性与专业性，具备以下特点：
- 一体式精密测量：集成高灵敏度涡街检测单元、高精度Pt100温度传感器和扩散硅压力传感器，实现实时同步采集与补偿运算。
- 宽泛适应能力：量程比宽，适用于饱和蒸汽、过热蒸汽、各种常用气体；耐温耐压范围广，满足多数工业场景。
- 强大的通讯与配置能力：标配RS-485接口，支持标准Modbus-RTU通讯协议，方便系统集成。通过手持器或通讯软件可灵活组态。
- 坚固耐用设计：采用优质不锈钢壳体与焊接工艺，防护等级高，适合恶劣工业环境。
- 人性化显示：大屏幕液晶同时显示瞬时流量、累积流量、温度、压力、密度等多参数。
典型型号参数明细（仅供参考，具体以最新技术手册为准）：
- 型号： LUGB-21T/P
- 口径范围： DN15 ~ DN300
- 测量介质： 蒸汽、气体
- 精度等级： 流量 ±1.0%；温度 ±0.5℃；压力 ±0.5%FS
- 补偿后系统精度： ±1.5% (对于蒸汽)
- 输出信号： 两线制4-20mA电流信号 / 脉冲输出 / RS-485 Modbus-RTU
- 电源： 24VDC（标准）或 3.6V锂电池（就地显示型）
- 防护等级： IP65
- 过程连接： 法兰连接，标准可选
用户常见问题（FAQ）
Q1: 蒸汽管道安装涡街流量计，对前后直管段有何要求？
A1: 为保证流场稳定和测量精度，通常要求流量计上游有至少10倍管径的直管段，下游有至少5倍管径的直管段。具体长度需根据上游阀门、弯头等阻流件的类型参考产品说明书确定。联测仪表在选型时会提供专业的安装指导。
Q2: 温压补偿涡街流量计需要定期校准吗？校准哪些参数？
A2: 是的，为保证长期计量准确性，建议根据使用频率和介质状况，每1-2年进行一次周期性校准。校准主要涉及流量传感器（K系数）、温度传感器和压力传感器的零点与量程。联测可提供专业的校准服务或指导用户送至有资质的计量机构进行。
