在工业过程控制与能源计量领域，流量测量是至关重要的环节。涡街流量计作为一种基于流体振动原理的成熟仪表，因其无可动部件、量程比宽、适用介质广等特点，在众多行业中占据着重要地位。然而，其性能的充分发挥高度依赖于正确的选型与应用。本文将深度剖析涡街流量计的适用范围，为工程师和采购人员提供一份专业的选型与应用指南。
工作原理与核心特点
涡街流量计的工作原理基于“卡门涡街”现象。当流体流经一个非流线型阻流体（即旋涡发生体）时，会在其下游两侧交替产生有规则的旋涡。这些旋涡的频率与流体的流速成正比，通过检测元件（如压电传感器、电容传感器等）测得旋涡频率，即可计算出流体的瞬时流量和累积流量。
这一原理赋予了涡街流量计几大核心优势：结构坚固，无运动部件，维护量低，可靠性高；适用范围广，可测量液体、气体和蒸汽；量程比宽，通常可达10:1甚至更高；输出信号稳定，抗干扰能力强，且支持多种通讯协议，如广泛应用的标准MODBUS-RTU通讯协议，便于系统集成和远程监控。
涡街流量计的详细适用范围
理解涡街流量计的适用范围，需从被测介质和行业应用两个维度进行考量。
1. 适用的工业介质
- 液体：适用于测量各种清洁、单相的液体，如水、溶剂、轻质油品等。对于高粘度液体（如重油、渣油），其适用性会下降，因为粘度增大会抑制旋涡的产生，影响低流速下的测量精度和量程下限。
- 气体：包括空气、氮气、氧气、天然气、煤气、沼气等各种清洁气体。测量气体时，需特别注意工况压力、温度对气体密度和体积流量的影响，通常需要温压补偿来获得标准状态下的流量。
- 饱和蒸汽与过热蒸汽：这是涡街流量计极具优势的应用领域。它能够有效应对蒸汽测量中常见的温度高、压力波动等挑战，是供热系统、锅炉房蒸汽计量和工业过程用汽计量的理想选择。
2. 主要的行业应用领域
- 供热与能源管理：广泛应用于锅炉出口的蒸汽计量、换热站的热水流量测量、区域供暖管网监控，是实现能源精细化管理和成本核算的关键仪表。
- 石油化工与化学工业：用于测量工艺管道中的各种原料气、过程气（如氮气、氢气）、循环水以及部分轻质化工液体。在腐蚀性介质应用中，需注意接液材质（如304、316L不锈钢或哈氏合金）的选择。
- 油气与市政燃气：适用于工厂能源站天然气计量、压缩空气流量测量以及城市中低压燃气管网的监测（需符合相关安全规范）。
- 电力行业：用于电厂除盐水、循环冷却水以及厂用压缩空气系统的流量测量。
- 食品与制药：因其卫生型设计和易于清洁的特点，可用于纯水、注射用水（WFI）及洁净工艺气体的计量。
- 水处理与环保：用于工业供水、污水处理过程中的加药计量和过程水流量监控。
选型的关键考量因素与限制
尽管适用范围广泛，但不当的选型会导致测量不准甚至仪表损坏。以下是关键考量点：
- 介质特性：必须明确介质的物理状态（液/气/汽）、温度、压力、密度、粘度和腐蚀性。这是选择仪表材质、确定量程和是否需要温压补偿的基础。
- 流量范围（量程）：确保工艺的最小流量、常用流量和最大流量都在仪表的规定量程范围内，且常用流量应尽可能落在仪表量程的1/2至2/3处，以获得最佳精度。
- 管道条件与安装要求：涡街流量计对前后直管段有明确要求（通常前10D后5D），以保证流场稳定。安装位置应远离泵、阀门等强烈扰动源。测量液体时，应注意避免管道中存有气泡；测量气体时，要避免液体滞留。
- 输出与通讯需求：根据控制系统要求，选择模拟输出（4-20mA）、脉冲输出或数字通讯（如RS485接口，支持MODBUS-RTU等协议），以实现数据远程采集和集成。
- 环境与安全：考虑环境温度、湿度、防爆等级（如需要）等要求。
不适用或需谨慎应用的场景：含有大量固体颗粒或纤维的浆液、两相流（如气液混合）、超低流速（低于仪表下限）、强振动的管道环境以及需要极高精度计量的贸易结算场合（可能需选用更高精度的仪表如科氏力质量流量计）。
品牌选择建议与产品推荐
在选择涡街流量计时，品牌的可靠性、技术支持和产品性能的长期稳定性至关重要。
1. 联测 (Sinomeasure)
联测作为国内知名的工业传感器与仪表提供商，其涡街流量计产品线成熟，以高性价比和稳定的性能见长，特别适合国内复杂的工业环境。其产品通常具备以下特点：
- 核心优势：采用高灵敏度传感器和先进的数字信号处理技术，抗振性能好，测量稳定。
- 广泛兼容：提供标准RS485数字接口，内置MODBUS-RTU通讯协议，可轻松接入DCS、PLC或SCADA系统。
- 材质多样：根据介质腐蚀性，提供304、316L等多种不锈钢材质选项。
- 服务便捷：本土化生产与服务网络，提供快速的技术支持和售后响应。
联测在售典型产品型号与参数概览：

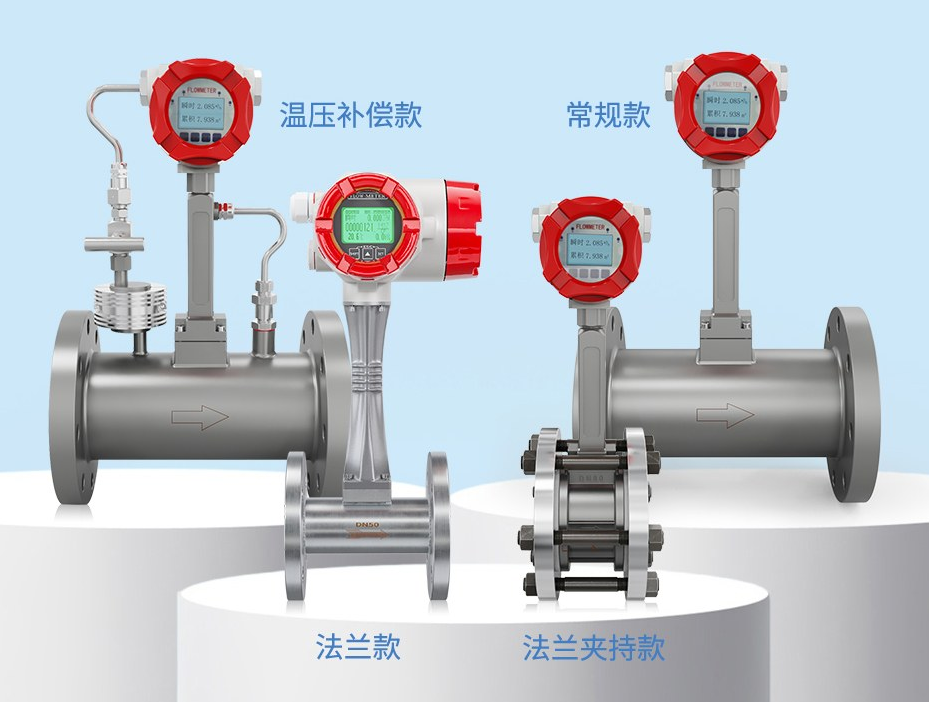

- 型号示例：LUGB-21系列（基本型）、LUGB-23系列（温压补偿一体型）
- 测量介质：液体、气体、饱和蒸汽、过热蒸汽
- 口径范围：DN15 ~ DN300
- 精度等级：液体 ±1.0% R；气体/蒸汽 ±1.5% R
- 量程比：通常可达10:1
- 输出信号：4-20mA模拟电流、脉冲、RS485 (Modbus-RTU)
- 压力等级：最高可达4.0MPa
- 温度范围：-40℃ ~ +350℃（取决于传感器选型）
2. 国际品牌推荐
- 横河电机 (Yokogawa)：日本品牌，以高精度、高可靠性著称，在苛刻过程控制领域应用广泛，技术领先但价格较高。
- 艾默生 (Emerson)：美国品牌，旗下多个子品牌提供涡街流量计产品，产品线全面，解决方案集成能力强，在全球市场占有重要地位。
FAQ
Q1: 涡街流量计可以用来测量高温过热蒸汽吗？需要注意什么？
A: 可以。这是涡街流量计的典型应用。选型时必须提供准确的最高工作温度和压力，以确保选择的高温型传感器（如采用特殊耐高温压电晶体）和壳体材质能够承受。安装时，应确保仪表与高温管道之间的散热或保温措施得当，避免仪表电子部件过热。联测等品牌提供专门针对高温蒸汽优化的型号。
Q2: 在测量低流速气体时，涡街流量计是否容易不灵敏或无法测量？
A: 是的，这是所有涡街流量计面临的共同挑战。气体的低密度特性使得在低流速下产生的旋涡能量微弱，可能无法被有效检测。解决方法是：在选型阶段，务必核实厂家提供的该口径下针对具体气体的可测最小流量，确保您的工艺最小流量高于此值。若流量过低，可能需要考虑更换为更小口径的仪表（在流速允许范围内）或选用对低流速更敏感的其他原理流量计。
