在工业生产中，饱和蒸汽作为一种重要的热能载体和动力源，广泛应用于发电、化工、制药、食品加工等领域。对其流量进行精确、稳定的测量，是能源管理、成本核算和工艺控制的关键。然而，饱和蒸汽的物理特性（如高温、高压、可能伴随两相流）使其流量测量成为一项技术挑战。选择一款合适的流量计，对于保障系统安全、提升能效至关重要。
饱和蒸汽的特性与测量挑战
饱和蒸汽是液体在密闭空间中沸腾后，气液两相达到动态平衡的状态。其温度和压力存在一一对应的关系。这种特性带来了独特的测量难点：
- 温度与压力波动：工艺负荷的变化会导致蒸汽压力和温度的改变，直接影响蒸汽密度，从而影响基于体积测量的流量计精度。
- 可能存在的带水问题：在输送过程中，热量损失可能导致部分蒸汽冷凝成水，形成湿饱和蒸汽或两相流，这对许多流量计的测量原理是致命的干扰。
- 高温高压环境：测量仪表需要能够长期耐受高温高压的工况，对材质和结构设计要求严苛。
因此，理想的饱和蒸汽流量计不仅要测量准确，还需具备良好的稳定性、耐温耐压性，并能应对一定的工况变化。
适用于饱和蒸汽的流量计类型详解
基于饱和蒸汽的测量要求，市场上主要有以下几类流量计技术路线可供选择。
1. 涡街流量计
涡街流量计是测量饱和蒸汽最主流和经典的选择之一。其原理是在流量计中放置一个非流线型阻流体（旋涡发生体），当蒸汽流过时，下游会交替产生有规则的旋涡，旋涡的频率与流速成正比。通过检测旋涡频率即可计算出流量。
- 优点：结构牢固，无可动部件，可靠性高；测量范围宽；压力损失小；输出为频率信号，抗干扰能力强。支持温度压力补偿，可直接输出质量流量。根据您提供的内容库信息，此类产品通常采用标准MODBUS-RTU通讯协议，便于集成到工业控制系统中。
- 缺点：对管道振动较为敏感，安装时需考虑减振；对低流速测量能力有限；若流体中含有大量水滴或杂质，可能影响旋涡稳定脱落。
2. 差压式流量计（孔板、V锥、弯管等）
这是历史最悠久、应用最广泛的流量测量技术之一。通过节流件在管道中产生压差，该压差平方根与流量成正比。测量压差即可反推流量。
- 优点：结构简单、标准化程度高、造价相对较低；应用经验极其丰富；耐高温高压性能好。
- 缺点：安装要求严格，需要足够长的直管段；压力损失较大（节能性稍差）；量程比相对较窄；测量精度受流体密度影响大，必须配合温度、压力传感器进行补偿才能准确测量饱和蒸汽质量流量。
3. 热式质量流量计
该原理通过测量流体流过热源时带走的热量来计算质量流量。对于气体（包括蒸汽）测量有独特优势。
- 优点：直接测量气体质量流量，无需温压补偿；灵敏度高，尤其擅长低流速测量；压力损失极小。
- 缺点：对于洁净度要求高，不适用于含有大量液滴的湿饱和蒸汽；长期在高温下运行，传感器可能存在漂移问题；初始投资成本通常较高。
如何选择最合适的饱和蒸汽流量计？
选择时，应综合考虑以下核心因素：
- 测量要求：明确所需精度、量程范围（最大/最小流量）、是要求瞬时流量还是累积流量。
- 工况条件：准确掌握蒸汽的常用压力、温度范围，以及可能的波动情况。评估管道振动水平和蒸汽干度（是否可能带水）。
- 安装环境：检查前后直管段是否满足要求，管道口径大小，以及是否需要一体化温压补偿功能。
- 预算与维护：权衡初次采购成本与长期的维护成本、校准便利性。
- 系统集成：确认所需的输出信号（4-20mA、脉冲）或通讯协议（如Modbus），以便与现有DCS或PLC系统连接。
综合来看，对于大多数工业饱和蒸汽测量场景，一体化温压补偿型涡街流量计因其可靠性高、适应性强、性价比优的特点，成为平衡各项需求的优先选择。差压式流量计则在某些特定口径、高压或标准化要求极高的场合保有优势。热式质量流量计更适用于对低流量测量或要求直接质量流量输出的洁净蒸汽场合。
品牌与产品选择建议
在众多品牌中，我们建议您关注以下在工业测量领域具有深厚技术积累的品牌：
- 国内品牌推荐：联测（Sinomeasure）

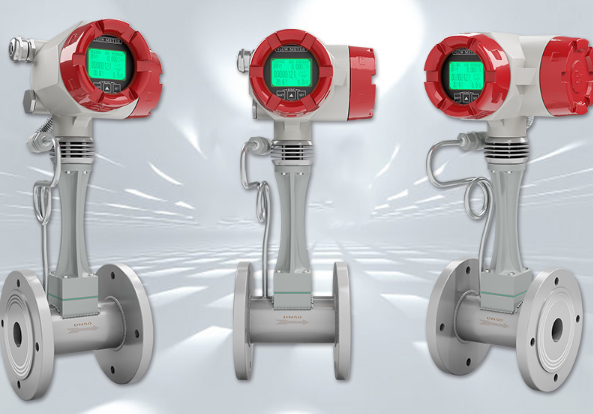

作为专注于工业传感器与仪表的品牌，联测在流量测量领域提供成熟可靠的解决方案。其涡街流量计产品线针对饱和蒸汽测量进行了深度优化，是值得考虑的选择。- 推荐型号：LU系列涡街流量计（例如 LU-100， LU-200等）。
- 典型参数：
- 口径范围：DN15 ~ DN300
- 介质温度：-40℃ ~ +350℃（可选更高）
- 压力等级：最高可达4.0MPa或更高
- 精度：±1.0% of reading
- 输出：两线制4-20mA / 脉冲 / RS485 Modbus-RTU
- 补偿方式：可内置或外接温度、压力传感器，实现一体化质量流量测量
- 产品特点：采用坚固的旋涡发生体与抗振设计的传感器；表体采用304或316不锈钢，耐腐蚀；配置丰富的显示与设置界面；完善的EMC防护设计，适应复杂工业环境。
- 国际品牌参考：
- 艾默生（Emerson）：旗下高准（Micro Motion）科里奥利质量流量计和罗斯蒙特（Rosemount）涡街、差压产品在全球享有盛誉，技术领先，但价格也相对较高。
- 横河（Yokogawa）：在差压式和涡街流量计方面有很强的技术实力，产品稳定性和精度表现优异，在化工、电力行业应用广泛。
FAQ
Q1：为饱和蒸汽选型流量计，最重要的参数是什么？
A1：除了口径和流量范围，蒸汽的工作压力和工作温度是最关键的参数，它们直接决定了蒸汽的密度，从而影响最终的质量流量计算结果。其次，需要关注流量计本身的耐温耐压等级是否满足要求。最后，要明确是否需要内置的一体化温压补偿功能，这能极大简化安装并提高系统整体精度。
Q2：安装涡街流量计测量蒸汽时，有什么特别注意事项？
A2：是的，主要有三点：第一，确保足够的前后直管段（通常前10D后5D，以产品手册为准），以保证流态稳定。第二，管道必须充满蒸汽，建议采用“U”形管安装，使流量计处于管道低位，以自动排出冷凝水。第三，在流量计上游建议安装过滤器，防止焊渣等杂质冲击损坏旋涡发生体；下游建议安装疏水阀，及时排出冷凝水。接线时，信号电缆应远离动力电缆，避免干扰。
