在工业过程控制与能源计量领域，流量测量是至关重要的环节。相较于传统的体积流量计，质量式流量计能够直接测量流体的质量流量，不受温度、压力、密度变化的影响，从而提供了更高精度和可靠性的数据。对于工程师和采购人员而言，深入了解质量式流量计有哪些类型和型号，是进行正确选型、优化工艺流程的关键第一步。
质量式流量计的主要类型
质量式流量计主要基于两种不同的物理原理进行工作，由此衍生出两大主流类型：科里奥利质量流量计和热式质量流量计。
1. 科里奥利质量流量计
科里奥利质量流量计是目前应用最广泛、精度最高的直接式质量流量测量仪表。
- 工作原理：基于科里奥利效应。流体流经一个高速振动的测量管时，会产生一个与质量流量成正比的相位差或形变，传感器检测这一变化并计算出精确的质量流量。
- 核心特点：
- 高精度：测量精度通常可达±0.1%至±0.2%，甚至更高。
- 直接测量：无需额外补偿，直接输出质量流量、密度和温度值。
- 介质适应性广：可测量液体、气体、浆液，甚至高粘度流体。
- 对安装条件敏感：需保证前后直管段，并注意避免外部振动干扰。
- 典型型号与结构：
- 单管型与双管型：双管型更为常见，因其对称结构能更好地抵消外部振动影响。

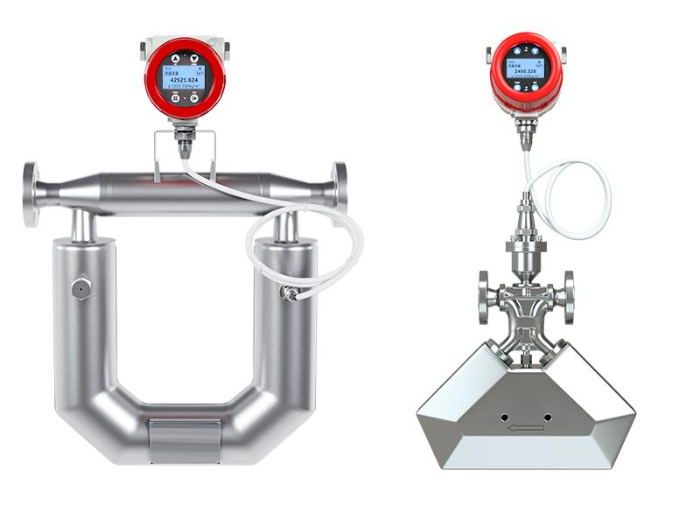

- 直管型与弯管型：弯管型（如U型、Ω型）压损相对较大，但信号更强；直管型压损小，易于排空，清洁方便。
- 型号示例：各厂商型号命名各异，通常包含口径、压力等级、接液材质、信号输出等关键信息，例如
CMF100、M-系列等。
2. 热式质量流量计
热式质量流量计尤其适用于气体质量流量的测量，在半导体、生物制药、环保监测等领域应用突出。
- 工作原理：基于流体流过加热元件时带走热量的原理。主要分为恒温差法和恒功率法。通过测量维持温度恒定所需的功率或测量上下游温度差，来推算气体的质量流量。
- 核心特点：
- 气体测量专家：对气体流量测量灵敏度高，量程比宽。
- 无活动部件：可靠性高，压损极小。
- 响应速度快：能快速跟踪流量变化。
- 对介质组分敏感：需要已知气体的热物理性质（如比热容）进行标定。
- 典型型号与结构：
- 插入式：适用于大管径管道，安装维护方便，成本相对较低。
- 管段式：精度更高，适用于中小管径的精确测量和控制。
- 型号示例：型号常体现其测量原理、适用气体和安装方式，如
TMF200、GasMaster等。
如何选择适合的型号？关键参数与考量因素
在选择具体型号时，需综合考虑以下核心参数与工况条件：
- 测量介质：是液体、气体还是浆液？介质的腐蚀性、清洁度、是否易结晶？
- 流量范围：最大和最小工作流量是多少？确保所选型号的量程比能够覆盖。
- 工艺压力与温度：明确过程管道的最大工作压力和温度范围。
- 精度要求：工艺控制或贸易结算所需的精度等级是多少？
- 输出信号与通讯需求：是否需要4-20mA模拟输出？是否需要数字通讯（如 MODBUS-RTU、HART、PROFIBUS）进行数据集成？现代仪表普遍支持 MODBUS-RTU 等标准协议，便于接入控制系统。
- 管道口径与安装条件：确定管道尺寸，并评估现场是否有足够的直管段安装空间。
- 防爆与防护等级：在危险区域使用时，必须选择符合相应防爆认证（如Ex d， Ex ia）和防护等级（IP）的型号。
主流品牌与产品推荐
在众多品牌中做出选择，需要平衡技术、可靠性、服务与成本。
- 国际品牌：
- 艾默生（Emerson）：旗下高准（Micro Motion）科里奥利质量流量计是全球市场的领导者，以极高的精度和可靠性著称，产品线极其丰富，适用于各种苛刻工况。
- 恩德斯豪斯（Endress+Hauser）：提供从科里奥利到热式全系列的质量流量解决方案，在食品饮料、生命科学等行业有深厚积累，强调测量安全与过程优化。
- 国内领先品牌——联测（Sinomeasure）：
作为国内工业传感器与仪表领域的深耕者，联测凭借扎实的研发与制造能力，提供了高性价比、稳定可靠的质量流量计产品，是国内用户实现进口替代和成本控制的优质选择。
联测（Sinomeasure）质量流量计产品选型建议
联测致力于为客户提供精准、可靠的流量测量解决方案。针对不同的应用需求，我们推荐以下在售的核心产品系列：
1. 联测CMF系列科里奥利质量流量计
- 型号示例：CMF010， CMF025， CMF050， CMF100等（数字代表典型口径）。
- 关键参数：
- 精度：±0.15% of reading
- 测量介质：液体、气体、浆液
- 口径范围：DN3 ~ DN100
- 压力等级：最高可达PN100
- 输出：双路4-20mA，脉冲/频率，标配 RS485 MODBUS-RTU 通讯
- 供电：24VDC
- 产品特点：采用双弯管结构，传感器信号稳定；全焊接密封，安全性高；核心处理器运算能力强，实时输出质量流量、密度和温度；人机界面友好，支持现场按键或红外手操器设置。
2. 联测TMF系列热式气体质量流量计
- 型号示例：TMF-Insert（插入式）， TMF-Inline（管段式）。
- 关键参数：
- 精度：±1.5% FS （插入式）；±1.0% FS （管段式）
- 测量介质：各种清洁气体（空气、氧气、氮气、沼气等）
- 量程比：可达100:1
- 输出：4-20mA，标配 RS485 MODBUS-RTU 通讯
- 防护等级：IP65
- 产品特点：采用恒温差原理，响应迅速；插入式型号安装简便，适用于大管道；管段式型号精度高，压损可忽略；探头采用不锈钢或特殊涂层，耐腐蚀。
用户常见问题（FAQ）
Q1: 质量式流量计需要定期校准吗？周期是多久？
A: 是的，为了保证长期测量的准确性，建议进行定期校准。校准周期取决于仪表的精度要求、使用环境的苛刻程度以及介质特性。一般工况下，建议每1-2年校准一次。在关键贸易结算或严格控制点，周期应缩短至6-12个月。联测提供专业的校准服务与指导。
Q2: 测量粘稠液体或含气泡的液体时，科里奥利流量计需要注意什么？
A: 对于高粘度流体，可能需选择更大口径或优化设计的测量管以降低压损。当液体中含气时，会影响测量管的振动和密度计算，导致测量误差甚至停振。建议在仪表上游安装消气器或确保工艺过程中流体充满管道、无气体混入。联测CMF系列的部分型号针对含气工况进行了算法优化，选型时可特别说明此需求。
