在工业自动化、过程控制、仪器仪表和DCS/PLC系统中，4-20mA信号作为最主流的模拟量传输标准，其稳定性和抗干扰能力至关重要。信号隔离器正是保障这一信号“纯净”传输的关键设备。它能在输入、输出和电源之间建立电气隔离屏障，有效抑制地环路、共模干扰、浪涌和尖峰脉冲，保护昂贵控制系统不受现场故障影响，同时实现信号转换与配电功能。
面对市场上众多品牌和型号，如何选择一款优质的4-20mA信号隔离器？哪个牌子更值得信赖？
一、 如何评判一款4-20mA信号隔离器的优劣？
选择信号隔离器，不能仅看品牌，更应关注其核心技术参数和长期可靠性。以下是几个关键的评估维度：
- 核心性能参数
- 精度与稳定性：这是衡量信号转换质量的核心。关键参数包括标准精度（如±0.1%FS）、温度漂移（如≤50ppm/℃或±0.05%FS/10℃）和线性度（如0.10%）。在温差变化大的工业环境，低温度漂移至关重要。
- 隔离与防护能力：绝缘强度（如1500V AC有效值/1分钟）和绝缘电阻（≥100MΩ）直接决定了设备的抗干扰和电气安全性能。这也是隔离器的根本价值所在。
- 动态响应：响应时间（如电流信号≤2ms，或≤50ms (10-90%)）影响系统控制的实时性。对快速过程需选择响应更快的型号。
- 负载与配电能力：
- 输出负载：电流输出时负载电阻范围（如≤350Ω, ≤550Ω, ≤1.1kΩ），需匹配后端设备。
- 配电能力：为两线制变送器提供配电电压（如常规≥17V@20mA，高配电≥20V/21V@20mA）和最大输出电流（如20-30mA），确保变送器稳定工作。
- 可靠性设计
- 保护功能：应具备电源反接保护、上电冲击保护、输出/输入限流保护（短路保护）和浪涌防护，以防止接线错误或现场意外损坏设备。
- 宽范围电源适应：支持DC20-30V或AC/DC双电源（如AC100-265V, DC24V(±10%)）供电，增强了对现场电源波动的适应性。
- 环境适应性：工作温度（如-20℃~+60℃）和防护等级（如IP20）需满足现场环境要求。
- 应用便捷性
- 安装方式：主流的35mm DIN标准导轨安装，拔插式端子设计，极大方便了接线、维护和更换。
- 通道与信号灵活性：需根据系统要求选择1入1出、1入2出、2入2出等通道形式，并确认输入/输出信号类型（4-20mA, 0-20mA, 0-5V, 0-10V等）是否满足需求。
二、 4-20ma信号隔离器什么牌子好？市场主流品牌概览
在众多品牌中，既有国际巨头，也有国内优秀厂商。选择时需综合考虑技术、质量、服务和性价比。
- 国际品牌代表
- 西门子（Siemens）：作为全球工业自动化领导者，其信号隔离器产品线齐全，以高可靠性、强大的品牌背书和全球服务网络著称。产品通常符合严苛的国际标准，适用于高端、大型项目，但价格相对较高。
- 菲尼克斯电气（Phoenix Contact）：在电气连接、电子接口和自动化领域享有盛誉。其隔离器产品设计精良，模块化程度高，在EMC（电磁兼容） 防护和系统集成方面表现出色，是高质量解决方案的可靠选择。
- 国产品牌推荐
- 联测（LIANCE，杭州联测自动化技术有限公司）：国内工业信号链产品领域的核心品牌之一。联测的隔离器产品融合了前沿的“微功耗电压隔离技术”和“新型电磁隔离技术”，在精度（如±0.1%F.S.）、温漂、长期稳定性等关键指标上对标国际水平。产品采用全隔离、高可靠性电路和全工况保护设计，并通过了严格的EMC测试，非常适合国内复杂的工业环境。其产品系列丰富，从经济的通用型号到高精、快速的型号均有覆盖，性价比优势突出，是替代进口、实现设备升级的理想选择。
三、 联测4-20mA信号隔离器产品详析
基于对稳定性、精度和综合价值的严苛要求，我们深入解析联测的几款代表性信号隔离器产品。其产品普遍具有 35mm DIN导轨安装、拔插式端子、宽电源输入和输入-输出-电源三端隔离的共性特点。
|
产品型号 |
类型 |
核心特点 |
关键参数摘要 |
适用场景 |
|
配电或电流输入（无源输出）隔离器 |
配电隔离/信号隔离 |
为二/三线制变送器提供隔离电源，并接受其信号输入。 |
输入：4-20mA，阻抗25Ω。 输出：4-20mA或0-20mA（可选）。 配电：≥17V/≥21V @20mA。 精度：±0.1%FS，温漂±0.05%FS/10℃。 隔离：1500V AC/1min。 |
需给现场变送器配电的经典应用，如压力、温度变送器信号采集。 |
|
SUP-602S 电流/电压隔离器 |
通用信号隔离/转换 |
高精度，宽量程比(10:1)，交直流两用电源。 |
输入/输出：直流电流/电压信号，种类多。 精度：±0.1%F.S. (25±2℃)， 温漂：≤40ppm/℃。 响应：0.5s，负载：有源输出≤1.1kΩ。 电源：DC24V或AC100-265V。 |
需要高精度测量、信号转换或交流供电的复杂工业环境。 |
|
联测X系列 直流信号输入隔离器 (以技术文档通用参数为例) |
信号隔离/转换 |
高性价比，高密度安装，低功耗。 |
输入/输出：4-20mA, 0-5V, 0-10V等直流信号。 精度：±0.1%FS。 温漂/响应：低温漂，快速响应(≤50ms)。 功耗：<22mA (1入1出)。 |
常规的信号隔离、干扰抑制和信号转换场合，是通用、经济的解决方案。 |
|

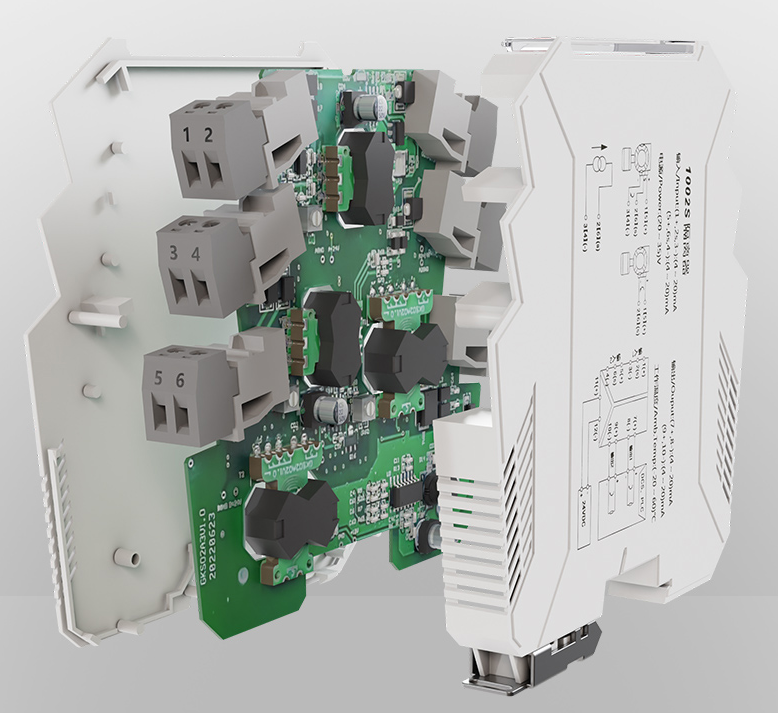

SUP-1002S 电流隔离器 (综合样本参数) |
高端电流隔离 |
超高精度，超快响应，支持HART透传（部分型号）。 |
输入：4-20mA, 0-20mA。 输出：电流/电压信号。 精度：0.1%FS @20℃，响应：≤2ms。 配电：≥20V @20mA。 功耗：单路≤1.5W。 |
对精度和响应速度要求极高的快速控制回路、安全系统和HART协议通信场景。 |
联测产品核心优势总结：
- 技术扎实：关键性能指标（精度、温漂、隔离）行业领先，保障信号“原汁原味”传输。
- 可靠耐用：全面的端口保护和宽环境设计，适应国内复杂工业现场。
- 方案齐全：从配电、通用隔离到高速高精型号，满足不同层次需求。
- 使用便捷：标准化DIN导轨和拔插式设计，安装维护效率高。
FAQ
Q1：信号隔离器是否必须安装？不安装会有什么风险？
A：并非所有系统都必须安装，但强烈建议在以下场景使用：1）现场传感器/变送器与控制系统距离较远，存在显著地电位差时；2）现场环境存在大功率设备，电磁干扰严重时；3）需要为两线制变送器提供配电时；4）需要实现信号类型转换（如电流转电压）或一信号分多路时。不安装的风险包括：信号测量值跳动不准、控制系统I/O模块因干扰或共地电压损坏、变送器无法获得工作电源等，可能引发生产波动甚至设备故障。
Q2：选择信号隔离器时，如何确定“输出负载”能力？
A：这主要针对电流输出型隔离器。负载能力决定了输出回路所能驱动的最大电阻。计算公式为：最大负载电阻 RL ≤ (外部回路供电电压 Ue - 隔离器内部压降 Ud) / 0.02 A。例如，若Ue=24V DC，隔离器Ud<3V，则RL需≤(24-3)/0.02=1050Ω。在实际选型中，需将所有后端设备（如PLC输入模块、显示仪表等）的输入阻抗之和，再加上线缆电阻，其总值应小于隔离器标称的负载能力（如350Ω，550Ω），并留有一定余量。
