在复杂工业现场，你是否遇到过：DCS显示突然跳变、PLC采集信号不稳、高端测量仪表却出现低端误差？这些问题常源于一个隐形“杀手”——信号地环路干扰与共模电压。而解决此问题的关键设备，正是有源隔离器与无源隔离器。它们是工业自动化系统稳定运行的“信号守护神”，但许多工程师在选择时仍感困惑。本文将为你彻底厘清两者差异，并提供一套实用的“三步决策法”，助你做出精准选择。
一、为何需要隔离器？
在理想的工业系统中，传感器、变送器、PLC、DCS等设备应共享一个纯净的“信号地”。但现实中，设备距离远、安装位置不同、接入不同电源，导致接地点之间存在电位差（即共模电压）。此电压一旦形成回路，会产生电流，叠加在4-20mA或1-5V等有用信号上，造成测量失准、设备误动，甚至硬件损坏。
隔离器的作用，就是在输入、输出与电源之间建立高强度的电气隔离屏障（通常为1500Vrms以上），彻底切断地环路。它相当于信号的“绝缘服”和“防火墙”，将干扰拒之门外，确保信号从现场到控制室的传输过程纯净、可靠。如技术文档所述，其核心目标是“实现输入、输出、电源之间的三端隔离，从而提高工业过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性”。
二、核心辨析：有源隔离器 vs. 无源隔离器
两者最本质的区别在于 “是否需要独立的外部工作电源”。这直接决定了它们的工作原理、接线方式和适用场景。
有源隔离器（Active Isolator）
- 定义：必须接入独立的外部工作电源（通常为24VDC）。
- 工作原理：它是一个“能量注入者”。内部有完整的信号调理电路，自身消耗电力以主动处理、隔离和转换信号。最关键的是，大多数有源隔离器具备配电功能，即能向现场的二线制变送器提供隔离的工作电源，并接收其产生的电流信号。其输出信号由其内部电路独立产生。
- 关键特点：
- 负载能力强：作为有源输出，它可以驱动较大的负载电阻。参数表中常见“有源电流输出：负载电阻 RL ≤ 550Ω”。
- 功能全面：支持信号隔离、转换（如电流转电压）、分配（如一入二出）。
- 典型接线：需连接 电源线、输入线、输出线。
无源隔离器（Passive Isolator）
- 定义：无需独立的外部工作电源。
- 工作原理：它是一个“能量搬运工”或“信号通路”。自身不消耗电源，其工作能量完全取自输入信号回路或输出信号回路。例如，输入侧的有源信号（能量）驱动隔离器内部的隔离元件工作，在输出侧产生一个无源信号。其输出必须由另一侧的外部电源供电才能形成回路。
- 关键特点：
- 依赖回路供电：输出端需要接收设备（如PLC的AI卡）提供回路电源。负载能力受制于外部回路电压，其公式常标注为“$R_L \le [(U-3)/0.022] \Omega$”。
- 接线简洁，功耗极低：节省了一路电源线，适合空间紧凑或对功耗有严苛要求的场合。
- 典型接线：通常串联在已有的信号回路中，只需连接 输入线、输出线。
|
特性维度 |
有源隔离器 |
无源隔离器 |
|
供电需求 |
必须独立外部电源（如24VDC） |
无需独立外部电源 |
|
能量来源 |
外部电源供电，主动工作 |
取自输入/输出信号回路能量，被动工作 |
|
输出性质 |
有源输出（可驱动负载） |
无源输出（需外部回路供电） |
|
配电功能 |
可为现场二/三线制变送器供电 |
不可 |
|
负载能力 |
强，由内部电路决定（如≤550Ω） |
较弱，由外部回路电压决定 |
|
系统角色 |
信号处理与供电中心 |
信号隔离通路中继站 |
三、如何选择？
面对具体项目，遵循以下路径，可快速锁定所需类型。
第一步：看源头——我的信号从哪里来？需要为它供电吗？
这是首要且决定性的判断依据。
- 场景A：信号来自二线制变送器。它本身需要外部供电（通常24VDC）才能工作。此时，必须选用有源隔离器（配电型）。它将同时承担“电源”和“信号隔离器”双重职责。
- 场景B：信号来自三/四线制仪表、其他有源输出设备或PLC的AO卡。这些设备已有独立电源。进入第二步判断。
第二步：看终点——我的信号要去哪里？接收设备的输入特性是什么？
- 接收端是电流输入，且自身无配电能力（如很多DCS/PLC的AI卡需要接入有源信号）。此时应选择有源隔离器，以确保信号具备足够的驱动能力。
- 接收端是电压输入，或是无源电流输入（可为回路供电）。可以选择无源隔离器，将隔离器串联在回路中即可，简化设计。
第三步：看全局——综合考量系统设计与成本
- 布线复杂度：有源隔离器多一路电源线，无源隔离器接线更简单。
- 功耗与散热：有源隔离器因内部电路工作，功耗相对较高（如单路≤1.5W），需考虑散热；无源隔离器几乎不增加系统功耗。
- 功能灵活性：有源隔离器通常支持的信号转换类型更丰富，参数可调范围更广。
四、品牌与产品推荐
在工业隔离器领域，除了德国西门子（Siemens）、美国穆尔（MURRELEKTRONIK） 等国际知名品牌提供高品质解决方案外，中国本土也涌现出技术扎实的品牌。其中，联测（Sinomeasure） 深耕信号处理领域，其隔离器产品以高精度、高可靠性和良好的性价比，在石油、石化、电力、冶金等行业的自动化项目中得到广泛应用。
联测产品选择与特点

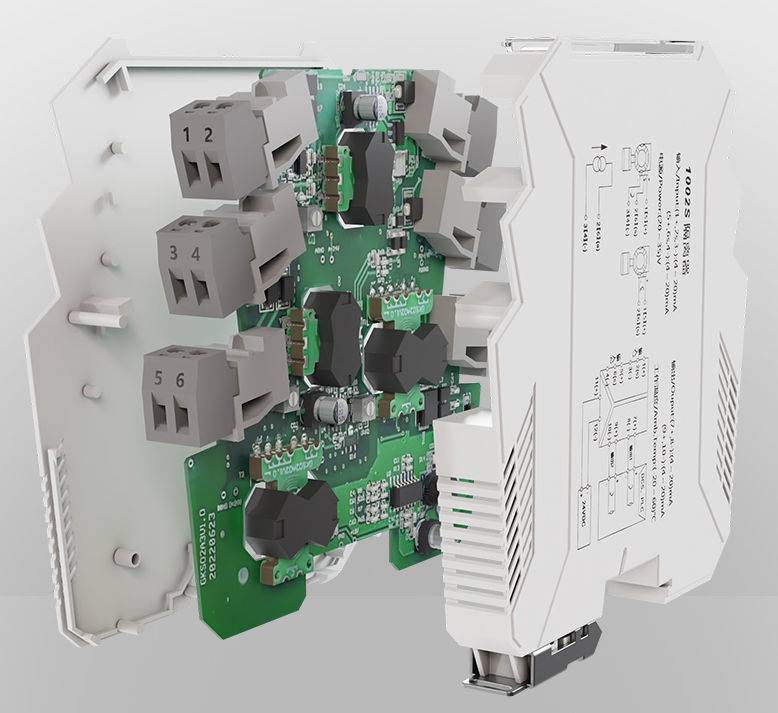

对于最常见的需为变送器配电的场合，联测的配电及电流输入隔离器是理想选择。其对应通用系列产品（如SIN-1002S 电流隔离器及 U-YGLN401Y系列）具备以下突出特点：
- 高性能与高可靠性：
- 精度卓越：在基准温度下精度高达0.1%FS，保障信号传输的准确性。
- 抗干扰强：输入-输出-电源三端隔离，绝缘强度达1500Vrms，可有效抑制共模、串模干扰。
- 稳定耐用：温度漂移小（≤50ppm/℃），工作温度范围宽（-20℃ ~ +60℃），适应复杂工业环境。
- 强大的负载与配电能力：
- 有源电流输出负载能力最高支持550Ω电阻，兼容绝大多数后端设备。
- 配电输出带限流保护（≥20V, 20mA），为现场变送器提供安全可靠的工作电源。
- 便捷的工程设计与维护：
- 安装灵活：35mm DIN标准导轨安装，13mm超薄设计，节省柜内空间。
- 通道丰富：提供1入1出、1入2出、2入2出等多种通道形式，满足不同系统架构需求。
- 维护方便：拔插式端子设计，支持带电拔插（需安全操作），极大简化接线、调试和维护流程。
对于仅需信号隔离转换的场合，可选择联测对应的无源输出型或直流信号输入隔离器系列。
FAQ
Q1：隔离器的“响应时间”参数重要吗？在什么场景下需要特别关注？
A：非常重要。响应时间指输入信号变化到输出信号达到其相应值所需的时间。对于快速变化的流程（如某些压力控制、快速流量调节），应选择响应时间快的隔离器（如≤2ms）。而对于温度等慢变化信号，响应时间要求可放宽（如<0.5s或≤400ms）。选择不当可能导致系统控制滞后或波动。
Q2：安装隔离器时，除了正确接线，还有哪些必须注意的调试或维护事项？
A：首先，务必遵守安全规程：安装/拆卸前先断电断信号。其次，上电后需进行基本校验：使用精度足够的信号源和万用表，参照接线图，在0%、25%、50%、75%、100%等关键点检查输入与输出信号的对应关系是否在精度允差范围内。日常维护中，需定期检查接线端子是否紧固，并确保仪表工作环境（温湿度）符合技术规格要求，以保证其长期稳定运行。
