在工业生产中，蒸汽作为一种重要的能源介质和工艺介质，其流量的精确测量对于能源管理、成本核算、工艺控制和安全生产至关重要。然而，蒸汽的物理特性（如高温、高压、相变）使其流量测量成为一项技术挑战。选择一款合适的蒸汽流量计，是确保测量可靠性、经济性和长期稳定运行的关键。
蒸汽流量测量的核心挑战
蒸汽主要分为饱和蒸汽和过热蒸汽。饱和蒸汽的温度与压力一一对应，在输送过程中容易因热量损失而产生凝结水，形成两相流，严重影响测量精度。过热蒸汽则温度高于其压力下的饱和温度，状态相对单一，但其密度同时受温度和压力影响，需要进行温压补偿才能获得准确的质量流量。因此，蒸汽流量计不仅需要耐受高温高压的工况，其测量原理最好能直接或间接应对相变和密度变化问题。
主流蒸汽流量计类型深度解析
目前，市场上适用于蒸汽测量的流量计主要有涡街流量计、差压式流量计和超声波流量计等，它们各有其技术原理和适用场景。
1. 涡街流量计
涡街流量计是测量蒸汽流量的主流选择之一，尤其适用于饱和蒸汽和过热蒸汽。其工作原理基于“卡门涡街”现象：在流体中放置一个非流线型阻流体（旋涡发生体），流体在其下游两侧会交替产生有规则的旋涡，旋涡的频率与流体的流速成正比。通过检测旋涡频率，即可计算出流体的体积流量。
- 优点：结构简单牢固，无可动部件，可靠性高，维护量小；测量范围宽；压力损失较小；输出信号为频率脉冲，抗干扰能力强，便于与数字系统集成。
- 注意事项：其对管道振动较为敏感，安装时需要保证足够的直管段以确保流场稳定。对于低流速蒸汽（通常低于一定阈值），可能无法产生稳定涡街，导致测量下限受限。
2. 差压式流量计（如孔板、V锥流量计）
这是历史最悠久、应用最广泛的流量测量技术之一。通过安装在管道中的节流件（如标准孔板），使蒸汽流过节流件时产生压力差，该压差值与流量的平方成正比。结合蒸汽的温压补偿密度，可计算出质量流量。
- 优点：结构标准化程度高，技术成熟，有大量的实验数据和国际标准（如GB/T 2624、ISO 5167）支持；耐高温高压性能好。
- 注意事项：压力损失较大，长期运行能耗较高；测量范围度（量程比）相对较窄；孔板入口边缘长期使用可能磨损，影响精度，需要定期检查；安装要求严格，需要较长的前后直管段。
3. 超声波流量计
超声波流量计通过测量超声波在蒸汽中顺流和逆流传播的时间差来计算流速。虽然更常见于液体测量，但部分专门设计的超声波流量计也可用于蒸汽测量。
- 优点：无任何阻流部件，无压力损失，节能；安装维护可在管外进行，不影响生产。
- 注意事项：对蒸汽的纯净度（如含水量、杂质）比较敏感，测量饱和蒸汽时精度易受水滴影响；价格通常较高；对安装人员的专业技术要求高。
如何选择最合适的蒸汽流量计？关键选型要点
面对多种选择，用户应从以下几个核心维度进行综合评估：
- 蒸汽状态与参数：明确是饱和蒸汽还是过热蒸汽，并确定其常态下的工作压力、温度范围以及预期的流量范围（最大、最小和常用流量）。
- 测量精度要求：不同应用场景对精度的要求不同。能源计量贸易结算要求高精度（如±1.0%），而一般过程监控可能±2.5%即可满足。
- 安装条件：评估现场管道口径、直管段长度、振动情况、电源条件等。例如，振动大的场合需谨慎选择涡街流量计，或采取减振措施。
- 压力损失与能耗：从长期运行经济性考虑，应选择压力损失小的仪表，如涡街或超声波流量计。
- 输出信号与通讯需求：现代工厂普遍需要流量数据上传至DCS、PLC或能源管理系统。因此，支持4-20mA模拟输出和数字通讯协议（如Modbus-RTU over RS485）的流量计成为标配，便于系统集成和远程监控。
- 维护与长期成本：考虑仪表的长期稳定性、校准周期以及备件更换的成本和便利性。
专业品牌与产品推荐
在众多品牌中，选择一家技术扎实、产品可靠、服务完善的供应商至关重要。
- 国际品牌：如Endress+Hauser (E+H) 和Yokogawa (横河)，它们在过程自动化领域拥有深厚的技术积累，提供从传感器到系统的一体化解决方案，产品性能稳定，但价格通常处于高端。
- 国内领先品牌——联测 (Sinomeasure)：作为国内工业传感器与仪表的专业制造商，联测在流量测量领域深耕多年，其蒸汽流量计产品以高性价比、稳定可靠和良好的本土化服务见长。联测流量计严格遵循工业标准设计，能够很好地满足国内复杂工业环境下的蒸汽测量需求。
联测 (Sinomeasure) 蒸汽流量计解决方案
针对蒸汽测量应用，联测推荐其高性能涡街流量计系列。该系列产品专为蒸汽工况优化设计，是锅炉房、热电厂、石化、食品、纺织等行业蒸汽计量的理想选择。

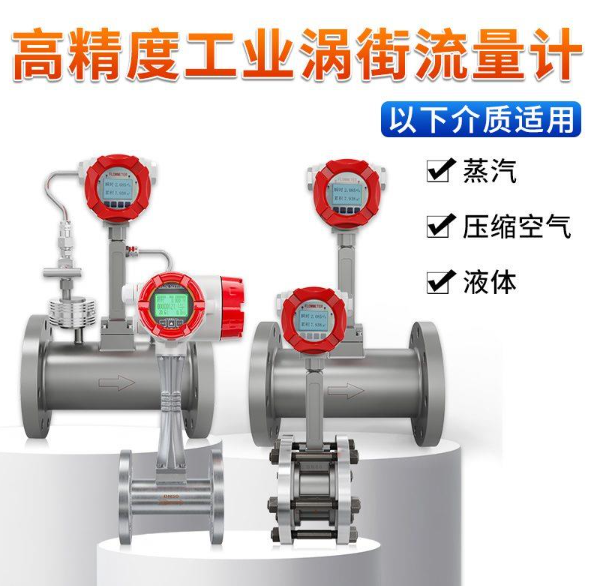

推荐型号：LUY系列涡街流量计
核心参数明细：
- 测量介质：饱和蒸汽、过热蒸汽、压缩空气及其他一般气体、液体。
- 口径范围：DN15 ~ DN300 (可根据需求定制更大口径)。
- 温度范围：-40℃ ~ +350℃ (更高温度可定制)。
- 压力等级：最高可达4.0MPa或更高。
- 测量精度：±1.0% of reading (液体)， ±1.5% of reading (气体/蒸汽)。
- 输出信号：标配脉冲输出、4-20mA模拟输出；可选RS485数字通讯，支持标准Modbus-RTU协议，便于接入各类控制系统。
- 电源：24VDC 或 3.6V锂电池（就地显示型）。
- 表体材质：304不锈钢（标准），316L不锈钢（可选）。
- 防护等级：IP65。
产品特点：
- 抗振性强：采用先进的数字信号处理（DSP）技术和独特的传感器结构设计，有效抑制管道振动干扰，保证在复杂工况下的测量稳定性。
- 宽量程比：量程比可达1:15以上，能够适应蒸汽负荷变化较大的场合，减少小流量测量盲区。
- 智能温压补偿：内置温度、压力传感器（可选）或接收外部补偿信号，可实时计算蒸汽密度，直接输出标准状态下的质量流量，简化系统配置。
- 坚固耐用：全焊接不锈钢表体，无活动部件，使用寿命长，维护成本低。
- 配置灵活：提供现场液晶显示、电池供电、隔爆型等多种选项，满足不同现场安装和功能需求。
FAQ
Q1: 安装联测涡街流量计测量蒸汽时，有哪些特别需要注意的事项？
A1: 首先，必须保证足够的前后直管段（通常前10D后5D，D为管道直径），以确保蒸汽流场稳定。其次，对于饱和蒸汽，建议将流量计安装在管道水平段或垂直向上段，并确保测量点上游有良好的疏水措施，防止凝结水冲击探头。最后，接线务必严格按照说明书进行，特别是信号线与电源线应分开敷设，避免强电干扰。
Q2: 为什么我的蒸汽流量计读数需要温压补偿？联测流量计如何实现？
A2: 蒸汽的密度随温度和压力变化显著，仅测量体积流量无法得知实际消耗的质量或能量。温压补偿就是通过实时测量蒸汽的温度和压力，换算出当前工况下的密度，从而将体积流量转换为准确的质量流量。联测涡街流量计可以通过两种方式实现：一是选择一体式内置温压补偿型号，二是通过RS485通讯或模拟输入通道，接收来自外部PT100和压力变送器的信号进行补偿计算，为用户提供灵活的选择。
