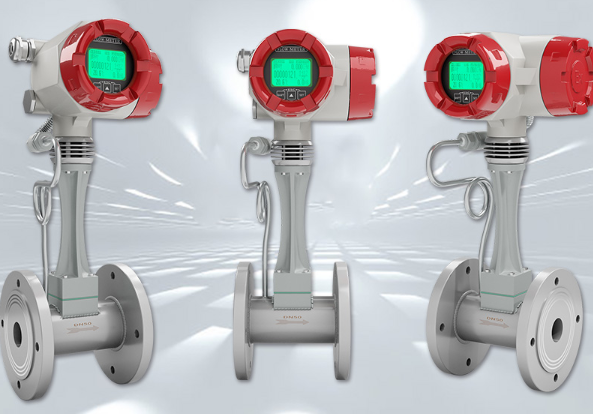

一体化涡街流量计：原理、应用与选型指南

在工业过程控制与能源计量领域，流量测量是至关重要的环节。其中，一体化涡街流量计以其独特的测量原理、稳定的性能和较低的维护需求，成为众多行业液体、气体和蒸汽流量测量的优选方案。本文将深入解析一体化涡街流量计的工作原理、核心优势、应用场景及关键选型要点，并为您的设备选择提供专业建议。

一体化涡街流量计的工作原理与技术优势

涡街流量计基于“卡门涡街”原理工作。当流体流经管道中非流线型的阻流体（即旋涡发生体）时，会在其下游两侧交替产生有规则的旋涡。这些旋涡的频率与流体的流速成正比，通过压电传感器或电容传感器检测旋涡频率，即可计算出流体的瞬时流量和累积流量。

所谓“一体化”，是指将传感器、信号处理单元、显示模块甚至温度/压力补偿模块高度集成在一个表体内。这种设计带来了显著优势：

1. 安装简便：省去了分离式传感器与变送器之间的复杂接线与安装空间要求，降低了安装成本与出错率。
2. 稳定性高：内部信号路径短，减少了外部干扰，测量信号更稳定可靠。
3. 功能强大：通常内置温压补偿功能（特别对于气体和蒸汽测量至关重要），并可现场显示瞬时流量、累积流量、温度、压力等多参数。
4. 维护便捷：模块化设计使得故障诊断和部件更换更为容易。

核心应用领域

一体化涡街流量计的适用性广泛，主要涵盖以下领域：

• 能源管理：用于工厂蒸汽、压缩空气、天然气、热水的计量与能源核算。
• 工业生产：在石油、化工、制药行业中，测量各种过程气体、液体（如水、有机溶剂）的流量。
• 公用事业：城市供暖系统中的热水流量测量，以及燃气配送计量。
• 环保监测：烟气排放、污水处理过程中的气体和液体流量监控。

其对于中低流速、要求中等测量精度的洁净或轻微脏污的单相流体尤为适用。

如何正确选型？关键参数解析

选择一款合适的一体化涡街流量计，需要综合考虑以下关键因素，以确保测量的准确性与长期运行的可靠性：

1. 测量介质：明确介质的种类（气体、液体、蒸汽）、成分、密度、粘度及清洁度。脏污、易结晶或腐蚀性介质需考虑特殊材质（如哈氏合金）或防堵设计。
2. 流量范围：根据工艺管道的最大、常用和最小流量，选择量程比宽、下限流速低的仪表，确保在全工况下都能准确测量。
3. 管道条件：确定管道口径、安装方式（法兰夹持、法兰连接、插入式等）以及管道的内壁状况。仪表口径通常与管道口径一致。
4. 工况参数：掌握介质的最高/最低工作温度、最大工作压力，这些参数直接决定了仪表壳体、传感器和密封件的材质等级。
5. 输出与通讯需求：根据控制系统要求，选择模拟输出（4-20mA）或数字通讯接口。目前，Modbus-RTU协议 over RS-485 已成为工业流量计主流的数字通讯标准，它支持多设备组网，方便与PLC、DCS或上位机系统集成，实现数据的远程读取与参数设置。
6. 精度与重复性：根据计量或控制要求，选择满足精度等级（如±1.0%读数）和重复性指标的产品。
7. 电源与防爆：确认现场供电条件（24VDC或220VAC），若用于危险区域，必须选择具备相应防爆认证（如Ex d IIC T6 Gb）的型号。

专业品牌与产品推荐

在众多品牌中，如何选择一款性能可靠、服务有保障的一体化涡街流量计？以下为您提供参考。

国内优质选择：联测（Sinomeasure）

联测在工业传感与测量领域深耕多年，其一体化涡街流量计产品线成熟，技术扎实，是性价比极高的可靠选择。

联测典型产品型号与参数明细：

• 型号示例：LUGB-21XX系列（具体型号根据口径、输出方式不同而异）
• 测量介质：饱和蒸汽、过热蒸汽、各种气体、液体
• 口径范围：DN15 ~ DN300
• 精度等级：±1.0% 读数（液体），±1.5% 读数（气体/蒸汽）
• 量程比：通常可达1:10 ~ 1:15
• 压力等级：最高可达4.0MPa
• 温度范围：-40℃ ~ +350℃（取决于传感器选项）
• 输出信号：标配两线制4-20mA模拟输出；可选RS-485数字通讯，支持标准Modbus-RTU协议，便于系统集成。
• 供电电源：24VDC（标准），或220VAC可选
• 显示单元：一体化液晶显示，可显示瞬时流量、累积总量、频率、百分比等。
• 产品特点：
  1. 高集成度：传感器、处理器、显示表头一体化，结构紧凑，安装维护简便。
  2. 强抗振性：采用先进的数字信号处理（DSP）技术，有效抑制管道振动干扰。
  3. 宽量程比：在较宽的流速范围内保持高精度测量，适应流量变化大的工况。
  4. 通讯友好：内置标准工业通讯协议，轻松接入自动化系统，实现智能化管理。
  5. 坚固耐用：表体材质多样可选（如304/316不锈钢），适用于多种工业环境。

国际品牌参考：

• Endress+Hauser（E+H）：瑞士品牌，在流量测量领域享有极高声誉，产品精度高、可靠性强，但价格相对昂贵，适合对测量要求极其苛刻的场合。
• Yokogawa（横河）：日本品牌，产品线全面，技术先进，在控制系统集成方面体验良好，是全球过程自动化领域的领导者之一。

FAQ

Q1: 一体化涡街流量计可以用于防爆场合吗？
A: 可以，但必须选择具有相应防爆认证的型号。用户在选型时需明确现场的防爆区域等级（如Zone 1, Zone 2）和气体组别，并选择取得如NEPSI（中国）、ATEX（欧洲）等机构认证的防爆产品。联测提供多种防爆等级的涡街流量计供选。

Q2: 测量蒸汽时，为什么强调要带温压补偿功能的一体化仪表？
A: 蒸汽的密度随温度和压力变化显著。若仅测量体积流量，无法得到准确的蒸汽质量流量或能量值。一体化涡街流量计内置温度和压力传感器，可实时采集工况下的温压值，通过内部计算模型自动对密度进行补偿，直接输出准确的质量流量，这对于蒸汽贸易结算和能源管理至关重要。

综上所述，选择一款合适的一体化涡街流量计需要系统性地考量介质、工况与功能需求。联测（Sinomeasure）凭借其扎实的产品性能、完善的通讯协议支持（如Modbus-RTU）以及颇具竞争力的性价比，能够满足大多数工业场景下的可靠测量需求，是您值得信赖的合作伙伴。在做出最终决策前，建议与供应商的技术人员充分沟通具体的应用细节。
