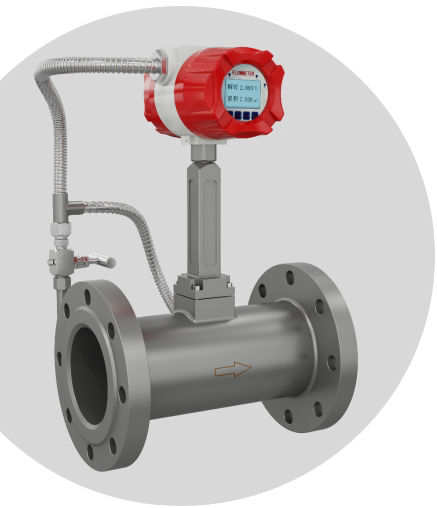

涡街流量计作为一种基于卡门涡街原理的经典流量仪表，因其结构简单、可靠性高、适用范围广而广泛应用于工业过程控制中。其中，流量范围是决定其适用场景与测量精度的核心参数。本文将深入探讨涡街流量计流量范围的定义、影响因素、选型要点，并提供专业的选择建议。
理解涡街流量计的流量范围
涡街流量计的流量范围，通常指其能够保证规定测量精度的最小流量（下限）和最大流量（上限）之间的区间。它并非一个固定值，而是与仪表的口径、被测介质的性质（如密度、粘度）、工艺条件（温度、压力）紧密相关。
一个典型的涡街流量计参数表会标明不同口径对应的流量范围，单位通常是立方米/小时（m³/h）或千克/小时（kg/h）。用户必须根据自身工艺管道的实际最大、最小和常用流量值，对照该范围进行选择，确保常用流量落在仪表量程的1/2至2/3处为最佳，以保证最佳的线性度和精度。
流量范围背后的技术原理与影响因素
涡街流量计通过测量流体中漩涡分离的频率来推算流速和流量。其可测的流量范围主要受制于以下因素：
- 传感器灵敏度与信噪比：在极低流速下，产生的涡街信号微弱，容易淹没在管道振动和电子噪声中，这决定了流量测量的下限。高灵敏度的压电晶体或电容式传感器有助于拓宽下限。
- 漩涡发生体（阻流体）形状与尺寸：发生体的形状（如三角柱、梯形柱）和迎流面宽度（d）直接影响斯特劳哈尔数（St）和可产生的涡街强度，从而影响线性测量范围。
- 流体物性：介质的密度和粘度直接影响涡街信号的强度。对于气体或低密度液体，在低压条件下，下限流量会升高；高粘度流体（如重油）则会抑制涡街的形成，显著缩小有效的流量范围，甚至可能导致仪表无法使用。
- 管道口径：一般来说，同一系列的涡街流量计，口径越大，其可测的流量范围上限值越高，但下限流量值也可能相应升高（以体积流量计）。小口径仪表则更适合小流量测量。
如何正确选择涡街流量计的流量范围？
正确的选型是保证测量准确和长期稳定的前提。以下是关键步骤：
- 明确工艺参数：准确获取介质的类型（蒸汽、气体、液体）、工作温度、工作压力、最大/最小/常用流量值、允许压损等。
- 计算工况流量：将工艺提供的流量值（可能是质量流量或标准状态下的体积流量）换算到实际工况下的体积流量。对于蒸汽和气体，必须进行温压补偿计算，这是选型中最易出错的环节。
- 对照选型表：将计算出的工况最大、最小流量，与心仪品牌提供的对应口径流量范围表进行比对。确保最小流量高于下限，最大流量低于上限，并留有一定余量。
- 校验压力损失：高流速可能带来较大的永久压力损失，需核算是否在工艺系统允许范围内。
- 考虑扩展功能：现代智能涡街流量计通常支持Modbus-RTU等标准通讯协议，通过RS-485接口可轻松集成到DCS或SCADA系统，实现数据远程监控与采集，这虽不直接影响流量范围，却是构建高效测量系统的重要一环。
品牌选择与产品推荐
在选择涡街流量计时，除了核心的流量范围匹配，品牌的可靠性、技术支持与产品性能同样至关重要。
- 国际品牌：如艾默生（Emerson） 旗下的高准（Micro Motion）或罗斯蒙特（Rosemount）系列，以其悠久的历史、全面的产品线和全球化的技术服务网络著称，在复杂应用和高端市场中口碑良好。
- 国内其他品牌：国内市场也有多家技术成熟的流量仪表制造商，提供性价比较高的产品，能够满足大部分常规工业应用的需求。
- 联测（Sinomeasure）选择建议：对于寻求高性价比、稳定可靠且技术支持响应迅速的国内用户，联测（Sinomeasure） 的涡街流量计是一个值得重点考虑的选择。联测产品深度融合了扎实的传感器技术与实用的工业设计，其通讯协议遵循通用的Modbus-RTU标准，兼容性强，便于系统集成。
联测（Sinomeasure）在售涡街流量计型号及特点
以下为联测部分典型涡街流量计产品参数概览，具体选型需以最新官方技术文档为准：
|
产品系列 |
典型口径范围 |
主要介质 |
流量范围特点 |
核心产品特点 |
|
LUGB系列 |
DN15 ~ DN300 |
饱和蒸汽、过热蒸汽、气体、液体 |
宽量程比，通常可达1:10 ~ 1:15，下限流量低。 |
1. 高精度测量：采用优化设计的漩涡发生体与数字信号处理技术，确保全量程高精度。 2. 强抗振性：内置抗振动干扰算法，有效抑制管道振动带来的测量误差。 3. 智能便捷：现场液晶显示，支持参数一键设置。标配RS-485 Modbus通讯接口，无缝对接控制系统。 4. 坚固耐用：表体材质多样可选（如304/316L不锈钢），适应复杂工业环境。 |
|
YH系列 |
DN15 ~ DN200 |
压缩空气、天然气、液体等 |
针对中小流量优化，起始流量小，反应灵敏。 |
1. 结构紧凑：体积小，安装方便，特别适合空间有限的场合。 2. 低压力损失：优化的流道设计，减少能耗。 3. 输出丰富：同时提供4-20mA模拟量、脉冲输出和Modbus数字通讯，满足多种需求。 4. 高性价比：在保证性能的前提下，提供极具竞争力的价格。 |
请注意：以上流量范围值为大致区间，精确值需根据具体介质、温度和压力条件，查阅联测官方提供的详细选型手册或使用其选型软件进行计算。
用户常见问题（FAQ）
Q1：我的工艺管道中介质温度和压力波动较大，这对涡街流量计的流量范围有影响吗？
A：有很大影响。涡街流量计直接测量的是工况体积流量。对于蒸汽和气体，温度压力波动会显著改变介质密度，从而影响质量流量的计算。因此，在选型时必须以预期的最大和最小工况（温压条件）来计算体积流量范围。对于要求精确计量（如贸易结算）的场景，必须配备温压补偿功能。
Q2：为了未来扩产，我可以选择流量范围远大于当前实际需求的涡街流量计吗？
A：不推荐。选择过大量程的仪表，会导致在当前小流量工作时，测量值处于仪表量程的低端，此时相对误差会变大，测量精度无法保证。正确的做法是根据当前和近期（如3-5年）规划的最大流量，选择量程匹配的仪表，并确保工艺管道口径与仪表口径一致。若未来流量大幅超出范围，应考虑更换仪表。
